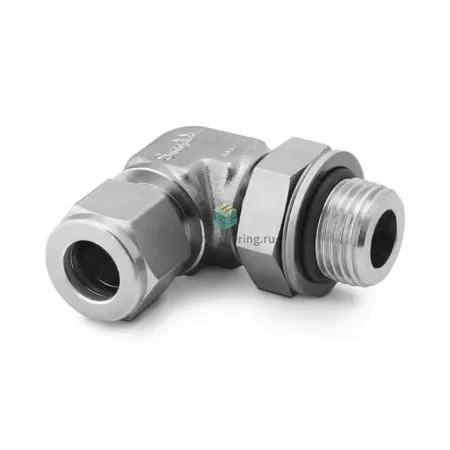

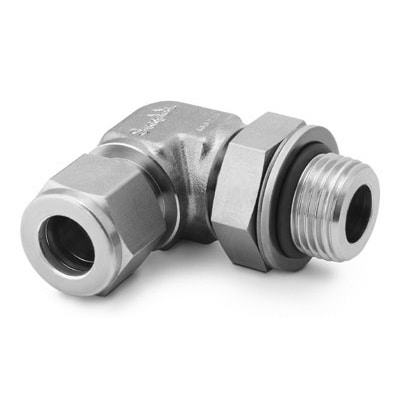

SS-1610-2-16PR Swagelok - Штуцер угловой с нар. резьбой поворотный обжимной G1-1", нерж.

Назначение и принцип работы

Угловой поворотный штуцер с наружной резьбой и обжимным присоединением предназначен для коммутации магистралей с резьбовым отводом G1 (G1-1") на трубку 1" в приборных и технологических системах. Конструкция решает задачи изменения направления потока на 90° при сохранении герметичности в узлах с вибрацией и ограниченным доступом: резьбовое соединение уплотнено O-ring со стопорным кольцом и шайбой по DIN 3852 форма H, а подсоединение трубки реализовано посредством двух обжимных колец и гайки, обеспечивающих плотную посадку и высокую прочность на срез и вырыв.

Ключевые особенности конструкции

Корпус и монтажные элементы изготовлены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах. Тип уплотнения — O-ring с упорным кольцом и шайбой (DIN 3852 H) — допускает сменные материалы уплотнений по среде (FKM, EPDM, FFKM). Обжимная система — две обжимные кольца и гайка — гарантирует постоянную герметичность при давлениях, определяемых трубой и материалом уплотнений; типичные области применения при правильном подборе трубы — до нескольких сотен бар (практически до 200–600 бар в зависимости от толщины и марки трубки). Рабочий температурный диапазон определяется материалом O-ring (примерно −40…+200 °C для FKM/термостабильных компаундов).

Экспертные рекомендации по применению

Подбирайте материал O-ring по химической совместимости и температурному режиму; при высоком давлении используйте трубы с достаточной толщиной стенки и проверяйте рассчитанное допустимое рабочее давление. Перед монтажом удалите заусенцы, соблюдайте последовательность затяжки по рекомендациям производителя (предварительная и окончательная затяжка обжимной гайки), не допускайте перекоса трубки. Для резьбы G1 используйте подготовленное уплотнение DIN 3852 H и контролируйте моменты при повторных разборках — многократные сборки требуют замены уплотнений. Выполняйте гидростатические испытания и учет цикличности нагрузок при вибрации.
