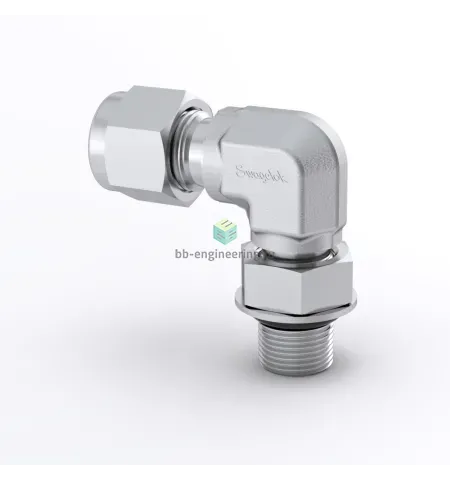

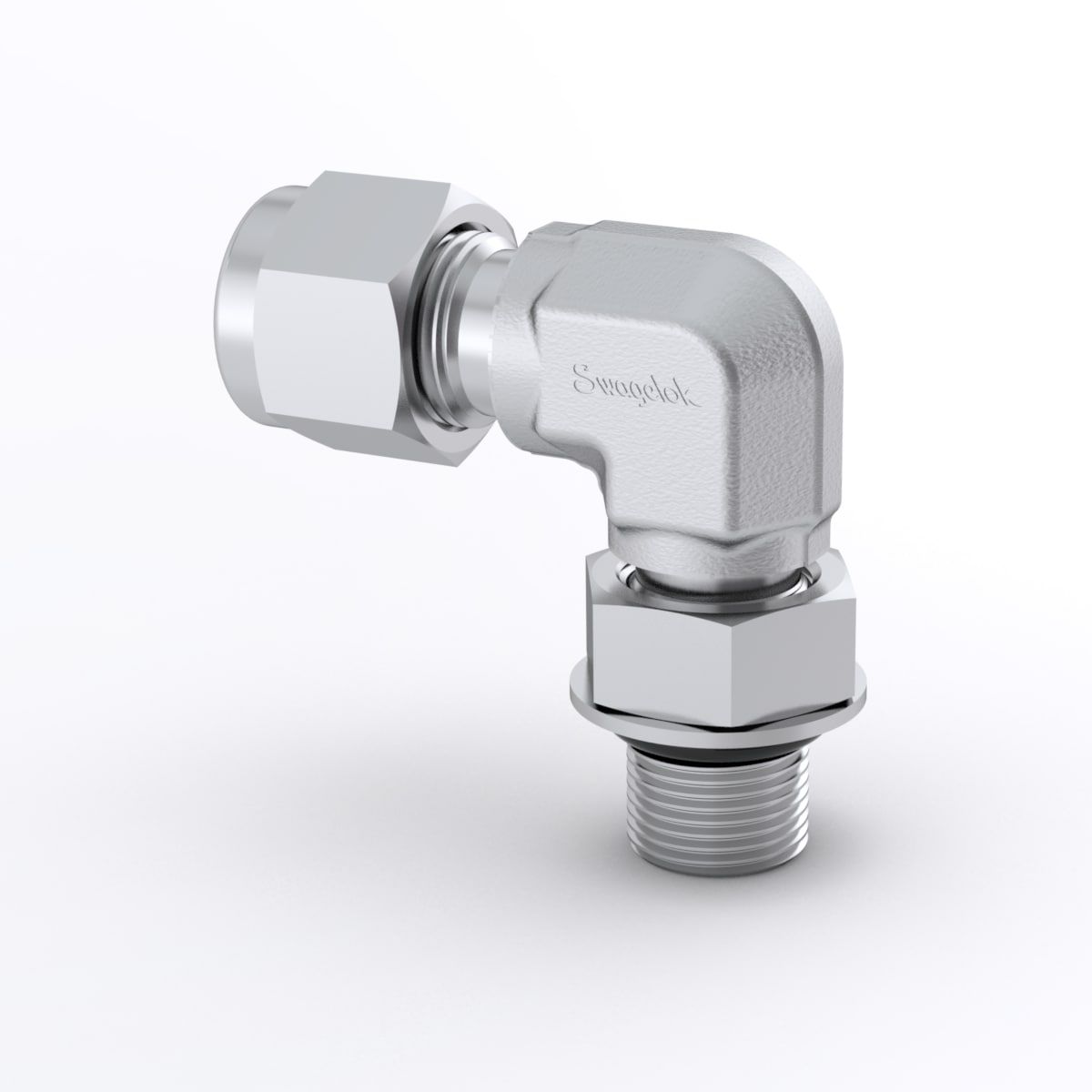

SS-1610-2-16ST Swagelok - Штуцер угловой с нар. резьбой обжимной UNF 1 5/16"-12-1", нерж.

Назначение и принцип работы

Обжимной штуцер угловой с наружной резьбой UNF 1 5/16″-12 — переходной фитинг для отвода трубопроводной линии под 90° с герметизацией по резьбе с выступающим O‑ring. Предназначен для соединения системы с резьбовым патрубком UNF 1 5/16″-12 (канал 1) и трубки 1″ (25,4 мм, канал 2) в технологических линиях высокого давления, аналитики и систем подачи газа/жидкости. Работает по принципу двухфerrулевой обжимной системы Swagelok: при затягивании гайки обжимные кольца формируют герметичный контакт с трубкой, а выступающий O‑ring обеспечивает дополнительную уплотняющую посадку на резьбе.

Ключевые особенности конструкции

Корпус и комплект обжимных элементов — нержавеющая сталь AISI 316, стойкая к коррозии и большинство промышленных сред. Конструкция — двухфerrулевая с гайкой, что обеспечивает повторяемую и ремонтопригодную посадку без сварки. Уплотнение резьбы — выступающее O‑ring (подбирается по материалу в зависимости от среды: FKM/Viton до ≈+200°C, EPDM для воды, силикон/фторсиликон для других задач). Диаметры: резьба UNF 1 5/16″-12 и трубка 1″ (25,4 мм). Рабочие диапазоны зависят от толщины стенки трубки и выбранного O‑ring; для типичных нержавеющих труб 1″ и стандартных стенок рабочее давление составляет порядок сотен бар при нормальной температуре; температурный режим ограничен материалом уплотнений, металл корпуса выдерживает от криогенных значений до нескольких сотен °C.

Экспертные рекомендации по применению

При подборе ориентируйтесь на стенку трубки и рабочее давление в проекте — выбирайте трубный сорт и ferrule Swagelok под соответствующую нагрузку. Перед монтажом проверьте состояние O‑ring и поверхность торца резьбы; не допускайте заусенцев на трубке и соблюдайте глубину посадки до упора. Затягивайте по рекомендуемому моменту производителя: первоначальное заводское поджатие затем контрольная дорезь на 1/6–1/4 оборота гайки для двухфerrулевой системы. Избегайте перекрутки; при агрессивных средах согласуйте материал O‑ring и проводите регулярную проверку герметичности на пульсации давления и вибрации.
