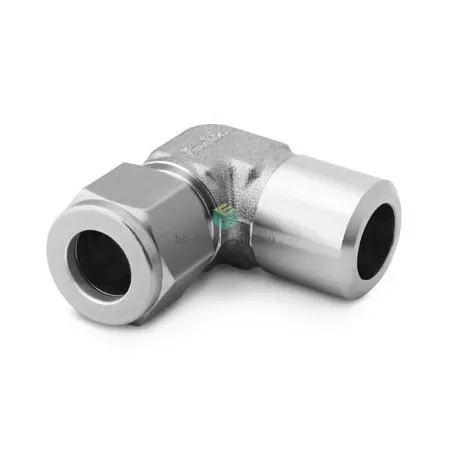

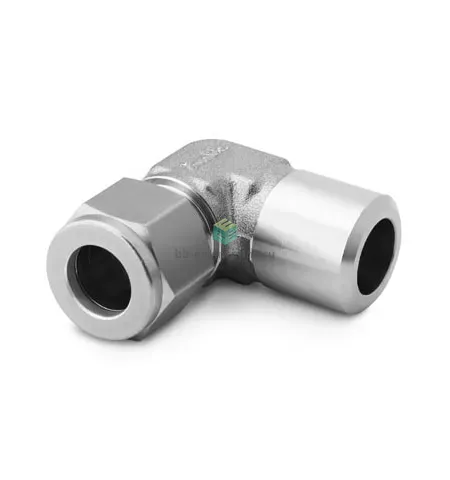

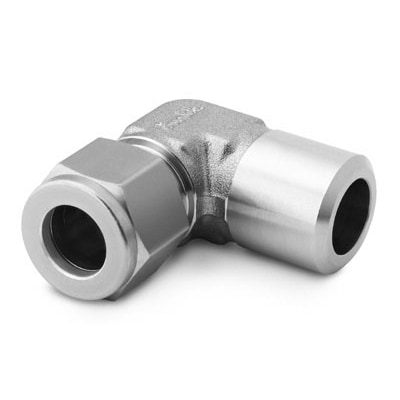

SS-1610-2-16W Swagelok - Штуцер угловой под приварку встык обжимной 1"-1", нерж.

Назначение и принцип работы

Штуцер угловой под приварку встык с обжимным соединением 1″–1″ предназначен для перехода от приварного трубопровода к трубке измерительной или технологической линии под углом 90°. Одна сторона — патрубок под приварку встык 1″, вторая — обжимная под трубку Ø1″ с двухкольцевой системой обжима. Принцип работы — герметизация металлическим уплотнением: при затяжке гайки две обжимные втулки деформируются и фиксируют трубку, обеспечивая газонепроницаемость в типичных рабочих режимах. Применяется в системах КИПиА, тепло- и химтехнологии для сред при давлениях до ≈420 бар (≈6000 psi) и при температурах от −196 °C до +427 °C в зависимости от трубки и среды.

Ключевые особенности конструкции

Корпус и комплектные элементы выполнены из нержавеющей стали AISI 316, обеспечивающей стойкость к коррозии и совместимость с агрессивными средами. Конструкция — двухколечная обжимная система Swagelok, обеспечивающая повторяемое металлическое уплотнение без дополнительных уплотнителей. Одна сторона — цилиндрический патрубок для приварки встык, вторая — стандартный обжим под трубку 1″. Соединение не требует резьбовых уплотнителей и рассчитано на рабочие среды: инертные газы, пар, нефтепродукты, многие химические реактивы (в пределах совместимости AISI 316).

Экспертные рекомендации по применению

Подбирайте толщину и тип трубки в соответствии со справочными данными Swagelok и расчетами прочности; соблюдайте рекомендованный порядок сборки: подготовленная торцовая фаска трубки, правильная установка первой и второй обжимных втулок и затяжка гайки по моменту/шагам, указанным в документации производителя. Приварку выполнять до сборки обжимного узла или с защитой обжима при ресурсном сварочном процессе; при сварке — пропаривание/очистка шва и контроль показаний, последующее испытание на герметичность при рабочем давлении. Не используйте деформированные или повторно применённые обжимные кольца; избегайте ударных нагрузок и резкой вибрации в зоне соединения.
