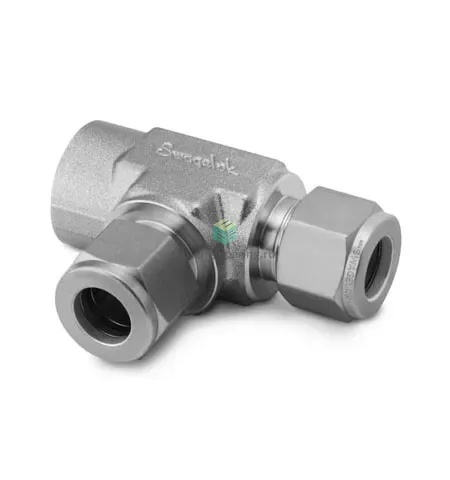

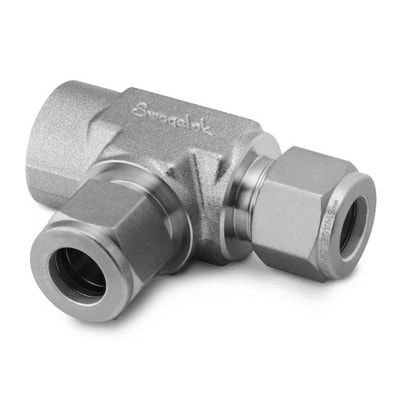

SS-1610-3-12TFT Swagelok - Тройник T-образный с внутр. резьбой угловой обжимной NPT3/4-1", нерж.

Назначение и принцип работы

Угловой тройник T-образной формы с внутренней резьбой NPT3/4 и ответвлением под трубку 1″ (25,4 мм) предназначен для ответвления потоков жидкостей и газов в технологических линиях высокого класса герметичности. Соединение обеспечивает уплотнение резьбы с помощью ФУМ-ленты; трубная ветвь фиксируется обжимной системой из двух обжимных колец и гайки, формирующей металлометаллическое уплотнение при осевых усилиях. Изделие решает задачи развязки, отбора проб, подключения приборов КИПиА и перенаправления потока без применения сварки.

Ключевые особенности конструкции

Корпус и внутренние детали — сталь нержавеющая AISI 316, стойкая к коррозии агрессивных сред. Тип уплотнения резьбы — ФУМ-лента; уплотнение трубки — двухкольцевая обжимная конструкция Swagelok, компенсирующая температурные расширения. Рабочие среды: инертные и технологические газы, нефтехимические и водные растворы; агрессивность — в пределах коррозионной стойкости AISI 316. Типичные диапазоны: для трубки 1″ рабочее давление до ≈1000 psi (≈69 bar), для меньших диаметров (1/4″–3/4″) допускаются более высокие давления до ≈3000 psi (≈207 bar) в зависимости от стенки трубки; температурный диапазон при использовании ФУМ-ленты и металлоконструкции примерно от −60 °C до +260 °C, конкретно зависит от уплотнителя и среды.

Экспертные рекомендации по применению

Подбирайте тройник с учётом внутр. диаметра и толщины стенки трубки — рабочее давление определяется этими параметрами. Нарезайте и снимаете фаску трубки точно по таблице производителя, не используйте повреждённые или деформированные обжимные кольца; при монтаже сначала закрутите гайку вручную, затем затяните динамометрическим ключом по рекомендациям Swagelok (см. таблицу моментов для 1″). ФУМ-ленту наносите аккуратно, не допуская попадания кусков в поток; при циклических перегрузках обеспечьте механическую фиксацию и виброизоляцию. Не пытайтесь многократно использовать старые обжимные кольца — меняйте их при демонтаже для сохранения герметичности.
