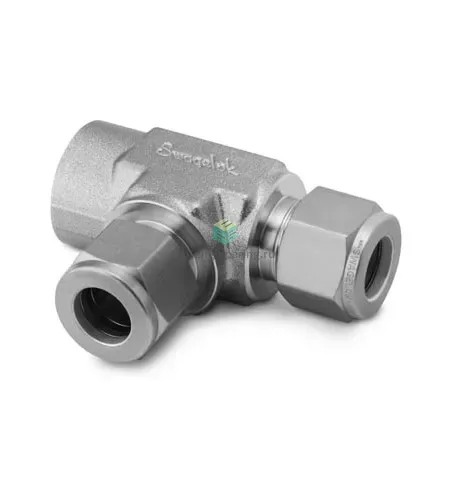

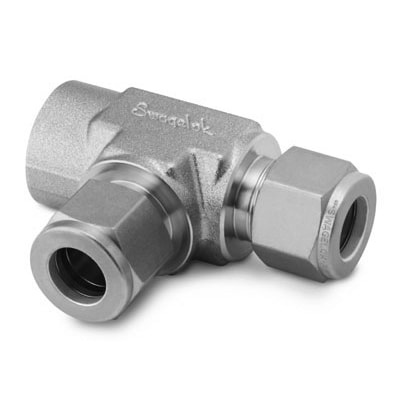

SS-1610-3TFT Swagelok - Тройник T-образный с внутр. резьбой угловой обжимной NPT1-1", нерж.

Назначение и принцип работы

Тройник T-образный с внутренней конической резьбой NPT 1-1" и ответным под трубку 1" применяется для разветвления коррозионно-стойких трубопроводов в технологических системах: аналитика, газовая магистраль, паровые и жидкостные линии. Работает по принципу герметичного разветвления линии с помощью обжимного соединения — трубка вставляется до упора в седло, затем фиксируется двухколечным обжимом (переднее и заднее обжимные кольца + гайка), а резьбовой порт уплотняется ФУМ-лентой. Конструкция обеспечивает металлометаллическое уплотнение обжима и резьбовое уплотнение на NPT для присоединения к патрубкам или клапанам.

Ключевые особенности конструкции

Корпус и все силовые элементы — нержавеющая сталь AISI 316, обеспечивает стойкость к агрессивным средам и температурным циклам. Тип конструкции: обжим трубки с помощью двух обжимных колец и гайки (Swagelok-стиль), уплотнение резьбы — ФУМ-лента. Подключения: канал 1 — NPT 1 (внутренняя резьба 1-1"), канал 2 — 1" под трубку. При правильном подборе трубки и размера обжимные фитинги Swagelok допускают рабочие давления до ~414 бар (6000 psi) при комнатной температуре; рабочая температура ориентировочно от −54 °C до +204 °C (зависит от среды и герметика).

Экспертные рекомендации по применению

Подбирайте трубку по спецификации Swagelok для 1" (толщина стенки критична для давления). При монтаже вставьте трубку до упора, предварительно очистив торец; не используйте более чем 3–5 витков ФУМ-ленты и не наносите её во внутреннюю полость фитинга. Заворачивайте гайку обжима моментом, указанным в таблице производителя, избегайте повторных затяжек без замены колец. После монтажа проведите испытание на герметичность образца при рабочем давлении и контроле на вибрацию; в агрессивных средах используйте AISI 316L при необходимости.
