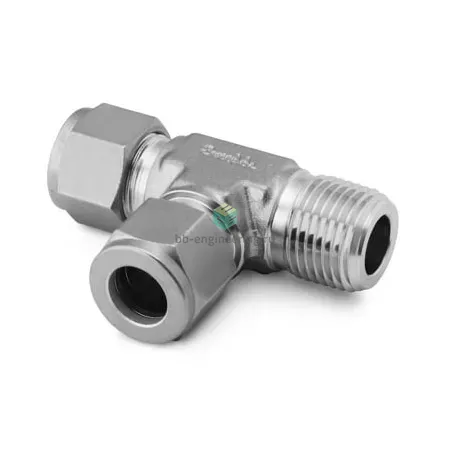

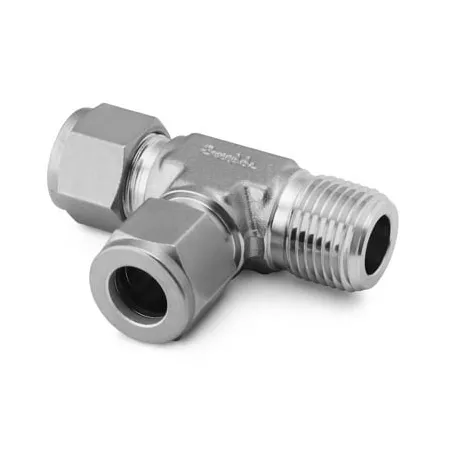

SS-1610-3TMT Swagelok - Тройник T-образный с нар. резьбой угловой обжимной NPT1-1", нерж.

Назначение и принцип работы

Тройник T-образный с наружной резьбой NPT1-1" и обжимным под 1" трубопроводом предназначен для развилки и переподключения линий приборного и технологического оборудования — газов, жидкостей и некритичных агрессивных сред. Соединение реализовано по принципу двухфerrульного обжима: трубка фиксируется двумя обжимными кольцами и гайкой, что обеспечивает герметичность без уплотнителей на трубке; резьба NPT уплотняется ФУМ-лентой. Применяется в системах контроля и измерений, распределительных коллекторах и малых магистралях, где требуется надежное, демонтажное и виброустойчивое переходное соединение между резьбой NPT и 1" трубой.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, устойчивые к коррозии и большинству технологических сред. Исполнение — обжимное с двумя обжимными кольцами и гайкой; резьбовое подключение — наружная NPT1 (уплотнение — ФУМ-лента). Рабочая среда: инертные газы, сжатые воздуха, гидравлические и многие химические жидкости; для агрессивных сред требуется проверка совместимости. Ориентировочные диапазоны зависят от размеров и стенки труб: рабочее давление в типичных конфигурациях КИПиА до десятков мегапаскалей (ориентировочно сотни бар при соответствующей трубной стенке), температура эксплуатации приблизительно от -60°C до +400°C для металлического уплотнения и корпуса.

Экспертные рекомендации по применению

Подбирайте диаметр и толщину стенки трубки под расчетное давление; используйте оригинальные обжимные кольца Swagelok или эквиваленты. Накладывайте ФУМ-ленту по направлению закручивания резьбы, 2–3 слоя — без избыточного наворота. Момент затяжки и число оборотов гайки выполняйте по инструкции производителя или контролируйте динамометрическим ключом; избегайте пересжатия, чтобы не деформировать кольца. После установки выполните испытание на герметичность (давление и инспекция утечек). При вибрации используйте опоры/хомуты, при кислородной службе — специальные процедуры очистки.
