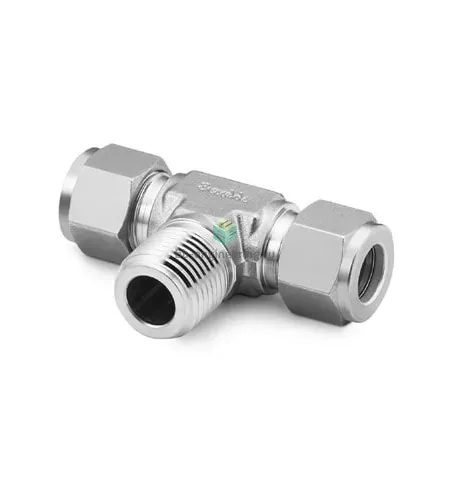

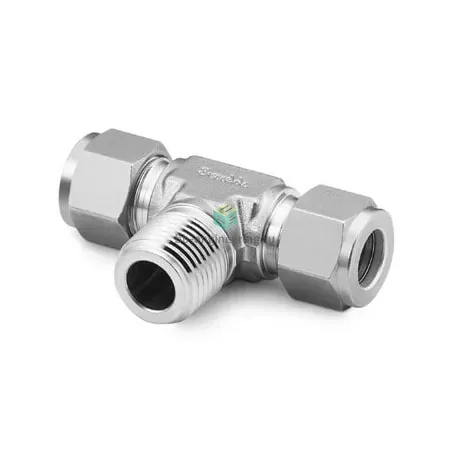

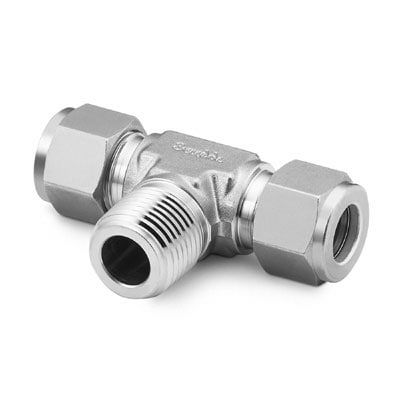

SS-1610-3TTM Swagelok - Тройник T-образный с нар. резьбой осевой обжимной NPT1-1", нерж.

Назначение и принцип работы

Тройник SS-1610-3TTM служит для ответвления осевого потока в технологических и измерительных трубопроводах: объединение/разделение потоков жидкостей и газов в системах КИПиА, нефтехимии и общепромышленных линий. Конструкция — T-образный тройник с наружной NPT1-1″ резьбой на осевой ветви и обжимным подключением 1″ для бокового канала. Работает по принципу двухобжимного соединения Swagelok: трубка вставляется до упора, при затяжке гайки два обжимных кольца формируют герметичный холодно-пластичный обжим на трубке; резьма герметизируется ФУМ-лентой.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, стойкая к коррозии и совместимая с агрессивными средами. Исполнение двух нагрузочных обжимных колец обеспечивает надежную виброустойчивую герметизацию без вулканизированных уплотнений. Резьбовое уплотнение — ФУМ-лента (PTFE), рекомендуемоe для NPT-резьб. Рабочие среды: инертные и агрессивные газы, пар, масла, большинство растворителей. Температурный диапазон зависит от уплотнения — с применением PTFE: примерно −60 °C … +260 °C; ориентировочное рабочее давление в типичных системах КИПиА для трубки 1″ — порядок единиц десятков бар (точные значения по таблицам Swagelok для конкретной толщины стенки трубки).

Экспертные рекомендации по применению

Перед монтажом обеспечить соответствие наружного диаметра и толщины стенки трубки 1″ спецификации Swagelok. Пилу и фаски — снять и обеззазорить кромку, контролировать глубину посадки. Наносить ФУМ-ленту на наружную резьбу NPT только в направлении заворачивания, избегать попадания лент в поток; при необходимости использовать герметики, совместимые с рабочей средой. Затягивать гайку и резьбу в соответствии с рекомендациями производителя; избегать чрезмерного момента и циклических перегрузок без дополнительных уплотнений. Для высоких давлений/температур свериться с паспортом Swagelok и, при вибрации, предусмотреть опоры и компенсацию.
