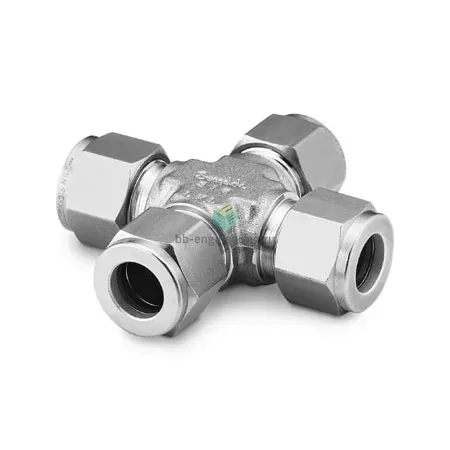

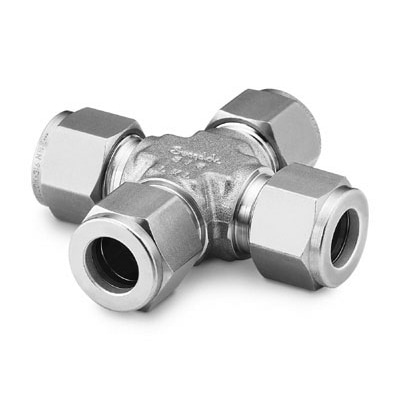

SS-1610-4 Swagelok - Крестовина X-образная обжимная 1", нерж.

Назначение и принцип работы

Крестовина X-образная обжимная предназначена для ветвления и перекрёстного соединения трубопроводов инструментальных и технологических систем с условным подключением 1″. Решает задачи распределения потоков, отбора проб и организации компактных монтажей в системах КИПиА, лабораторных и технологических линиях. Принцип герметизации — обжимная посадка с использованием двух обжимных колец (фронтальная и тыловая) и гайки: при затяжке кольца деформируются и формируют металлометаллическое уплотнение по наружному диаметру трубки, резьбовое уплотнение не применяется.

Ключевые особенности конструкции

Корпус и обжимные элементы изготовлены из нержавеющей стали AISI 316 (обобщённо — сталь нержавеющая), обеспечивающей коррозионную стойкость в агрессивных средах. Исполнение — двойная обжимная система Swagelok, без резьбовых уплотнителей. Подключение — 1″ на четырёх направлениях. Рабочие среды: нейтральные и агрессивные жидкости и газы, пар; типичное рабочее давление зависит от трубы и стенки, для типичных монтажных комбинаций может достигать нескольких сотен бар (ориентировочно до 690 bar при корректном подборе труб). Температурный диапазон эксплуатации определяется средой и материалом трубки, при металлическом уплотнении ~ -60 °C…+400 °C (уточнять по среде и уплотнениям).

Экспертные рекомендации по применению

Перед монтажом подберите трубку 1″ с рекомендованной толщиной стенки и выполните торцевую подготовку: ровная торцовка, снятие фаски и удаление заусенцев. Вставьте трубку до упора в корпус, затяните гайку вручную и доведите до заданного момента/числа оборотов по таблице производителя или ключом с динамометром — избегайте «перетяжки». Не используйте повторно обжимные кольца при демонтаже; контролируйте вибрации, циклические давления и совместимость с водородом или абразивными средами; выполняйте проверку на герметичность электро- или газо-свистовым методом. Для критичных режимов опирайтесь на каталожные данные Swagelok и расчёт по стенке трубки.
