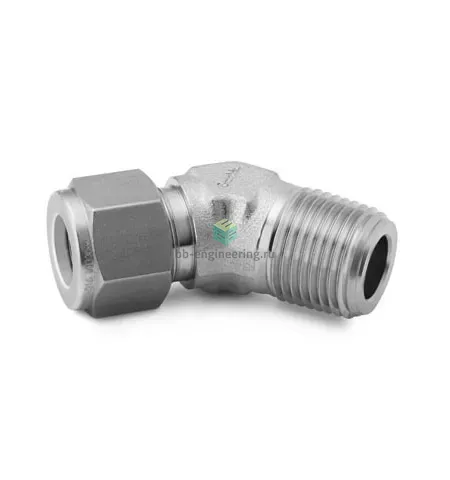

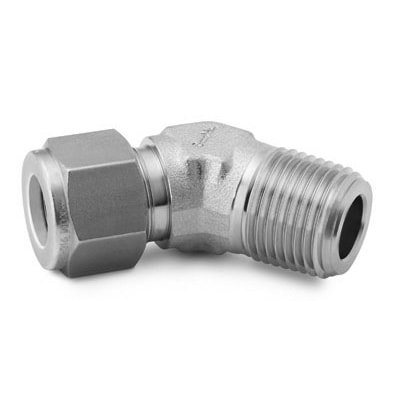

SS-1610-5-16 Swagelok - Штуцер угловой 45° с нар. резьбой обжимной NPT1-1", нерж.

Назначение и принцип работы

Штуцер угловой 45° с наружной резьбой NPT1-1" и подсоединением под трубку 1" предназначен для изменения направления трубопровода и герметичного перехода от резьбового соединения NPT1 к трубной магистрали. Соединение реализовано по принципу обжима: трубка вводится в корпус и фиксируется двумя обжимными кольцами и гайкой, обеспечивая механическое прижимающее уплотнение; резьба дополнительно уплотняется ФУМ-лентой для исключения подсоса по резьбе.

Ключевые особенности конструкции

Корпус и обжимные элементы — сталь нержавеющая, корпус AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах (вода, пар, нейтральные и многие химические соединения). Конструкция с двумя обжимными кольцами повышает стойкость к вибрациям и циклическим нагрузкам. Применяемое уплотнение резьбы — ФУМ-лента; герметичность трубного соединения обеспечивается металлическими пятнами контакта колец. Рабочие параметры зависят от трубки (толщины стенки); ориентировочно возможны давления до 690 бар (10 000 psi) при комнатной температуре; температурный диапазон при использовании ФУМ — до ≈+260°C, при отказе от ФУМ и применении металлических или высокотемпературных паст — до ≈+450°C, низкотемпературная эксплуатация возможна при правильном монтаже.

Экспертные рекомендации по применению

Подбирайте штуцер с учётом наружного диаметра и толщины стенки 1" трубки и требуемого рабочего давления. Перед обжатием — ровная резка, снятие фаски и очистка торца; полностью вставьте трубку до упора. Используйте ФУМ только на резьбе, не на обжимных поверхностях; для повышенных температур применяйте специальный герметик. Избегайте перетяжки гайки — это деформирует кольца; соблюдайте инструкцию производителя по числу оборотов/моменту и проводите пробное испытание под давлением (мыльный тест или гелий) после монтажа.
