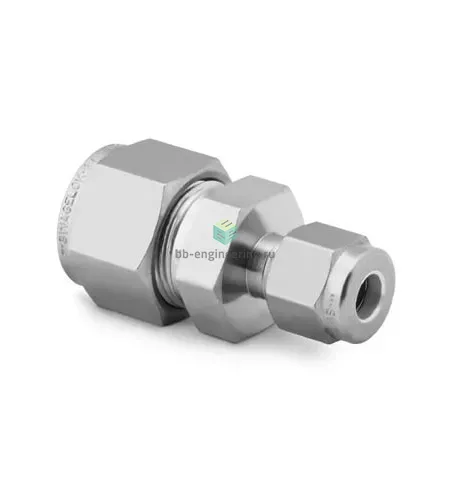

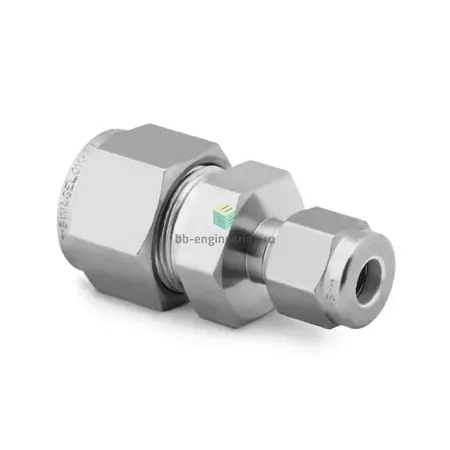

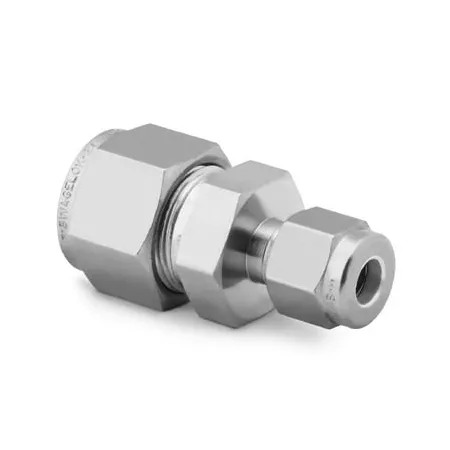

SS-1610-6-12 Swagelok - Соединитель прямой обжимной 1-3/4", нерж.

Назначение и принцип работы

Соединитель прямой обжимной предназначен для герметичного соединения двух участков трубопровода разного диаметра (канал 1 — 1″ трубка, канал 2 — 3/4″ трубка) в системах передачи жидкостей и газов, где требуется высокая коррозионная стойкость. Конструкция использует принцип механического обжима: при затяжке гайки два обжимных кольца (ferrules) сжимают трубу и создают металлометаллический и/или уплотнительный контакт, исключающий протечки при рабочих давлениях, характерных для систем технологического и полевого оборудования. Входной/выходной переход выполняется на посадочном соединении 1‑3/4″, обеспечивающем установку в стандартный порт или адаптер.

Ключевые особенности конструкции

Корпус и контактные элементы изготовлены из нержавеющей стали AISI 316, обеспечивающей стойкость к агрессивным средам и температурным циклам. Тип конструкции — обжим трубки с помощью двух обжимных колец и гайки, что гарантирует повторяемую герметичность без применения уплотнений на основе эластомеров. Применяется для сред: сжатые газы, воды, гидравлические масла, технологические и коррозионные среды. Ориентировочные рабочие диапазоны температуры и давления зависят от толщины стенки трубки и конкретной сборки; типичные значения для аналогичных обжимных соединений Swagelok — от минусовых (до –50…–196 °C при использовании подходящих труб) до +200…+300 °C, рабочее давление следует определять по таблицам производителя для диаметра 1" и 3/4".

Экспертные рекомендации по применению

Подбирайте толщину стенки труб (соответствующую таблицам Swagelok) и соблюдайте рекомендованный момент затяжки при монтаже; контролируйте глубину посадки трубы в корпус. Не используйте повторно деформированные обжимные кольца — заменяйте при демонтаже. Перед вводом в эксплуатацию выполните гидравлическую или газовую проверку герметичности. Избегайте боковых нагрузок и изгибов в зоне обжима; для агрессивных сред рассматривайте блоки из AISI 316L или специальную обработку поверхности. При критических режимах (высокое давление, вибрация, циклические температуры) уточняйте предельные значения в документации производителя.
