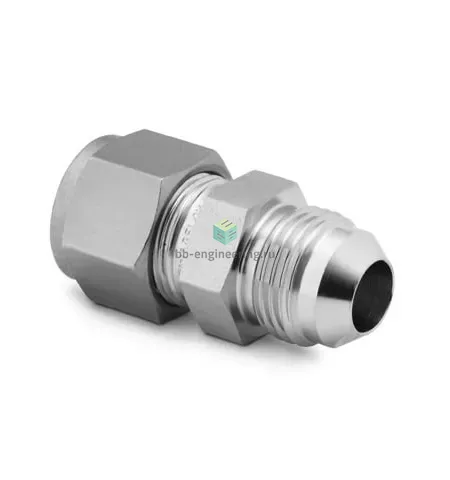

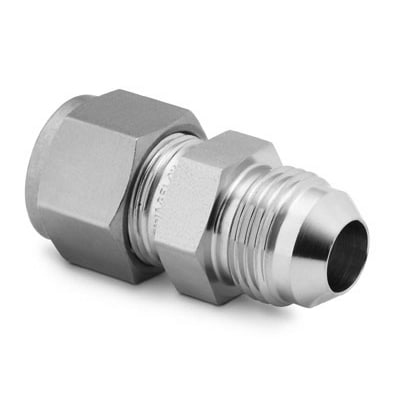

SS-1610-6-16AN Swagelok - Соединитель прямой обжим-развальцовка 1", нерж.

Назначение и принцип работы

Соединитель прямой обжим‑развальцовка предназначен для перехода между трубной линией и развальцованным ответным диаметром в системах передачи жидкостей и газов. Работает по принципу металлического обжимного соединения: гайка задаёт осевое усилие на два обжимных кольца (ferrule), которые формируют герметичное конусное уплотнение с углом конуса 37° (74°) и торцом развальцованной трубки. Подключение 1″ по каналу трубка — 1″, по каналу развальцовка — 1″; конструкция соответствует стандарту SAE J514 (ISO 8434-2).

Ключевые особенности конструкции

Корпус и комплектующие выполнены из нержавеющей стали (материал корпуса AISI 316), уплотнение — металлическое конусное 37° с двойной обжимной системой (две обжимные кольца + гайка). Исполнение рассчитано на агрессивные рабочие среды, включая гидравлические масла, воду, большинство газов и химически нейтральные среды. Рабочее давление и температурный диапазон зависят от материала и толщины трубки; в типичных промышленных применениях при корректном подборе труб достигаются давления порядка сотен бар (см. каталог Swagelok и требования SAE J514). Металлическое уплотнение обеспечивает стойкость к высоким температурам и циклическим нагрузкам.

Экспертные рекомендации по применению

Подбирайте fitting в соответствии с реальным наружным диаметром и толщиной стенки трубки; используйте развальцовку, соответствующую 1″, и заводские обжимные кольца Swagelok для сохранения заявленных характеристик. При монтаже затягивайте гайку в несколько этапов по инструкции производителя — равномерно и с контролем момента; избегайте повторного многократного использования деформированных колец. Для критичных давлений и агрессивных сред согласуйте материал труб и покрытия, проверяйте соответствие требованиям SAE J514/ISO 8434-2 и проводите натурные испытания на течь перед вводом в эксплуатацию.
