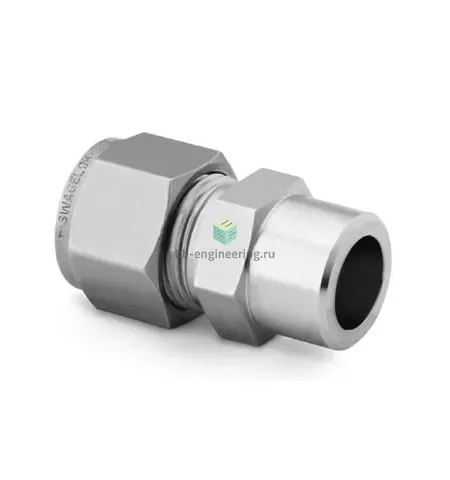

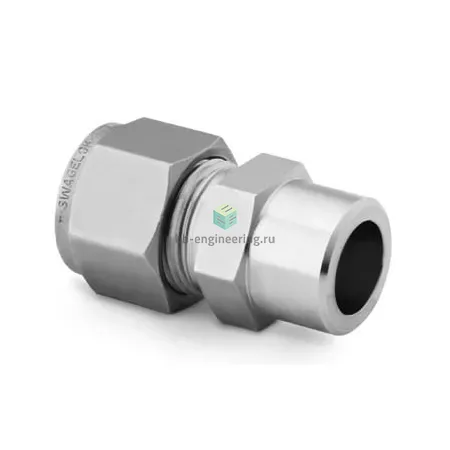

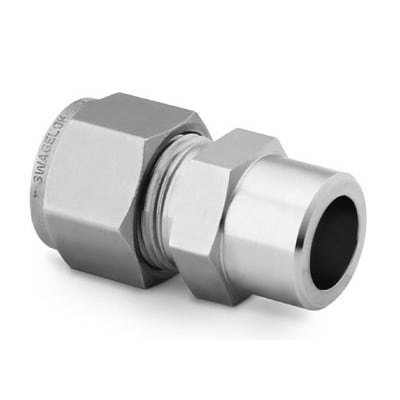

SS-1610-6-16W Swagelok - Штуцер прямой под приварку внахлёст обжимной 1"-1", нерж.

Назначение и принцип работы

Прямой штуцер под приварку внахлёст с обжимным соединением служит для ввода тонкостенной трубки в магистрали и аппаратуру с жёстким приварным патрубком. Одно соединение — обжим трубки 1″ с двухколодочным уплотнением (две обжимные кольца и гайка), второе — стационарный под приварку 1″. Принцип работы — металлоконтактное уплотнение обжимной системы Swagelok на стороне трубки и сварной неразъёмный переход на стороне корпуса; герметичность достигается за счёт деформации передней и задней обжимных колец при затяжке гайки.

Ключевые особенности конструкции

Корпус и монтажные элементы из нержавеющей стали AISI 316 обеспечивают коррозионную стойкость в агрессивных средах (вода, пары, инертные и многие химически активные среды). Исполнение — прямой штуцер с обжимной системой двух колец, без резиновых уплотнений (металлоконтактное уплотнение). Подключения: 1″ (трубка) — 1″ (под приварку внахлёст). Типичные рабочие параметры для систем с комплектной трубкой из нерж. стали: давления порядка сотен бар (ориентировочно до ~400 бар в зависимости от трубки и режима), температурный диапазон эксплуатации примерно от −70 °C до +400 °C; реальные лимиты определяются спецификацией трубки и условиями сварки.

Экспертные рекомендации по применению

Подбирайте штуцер с учётом толщины и типа трубки: рабочее давление ограничено прочностью трубки — используйте сертифицированную 1″ трубку. Перед сборкой обеспечить чистую, ровно обрезанную и фаску без заусенцев; отмечайте глубину посадки. При приварке патрубка проводить сварку до установки трубного соединителя на обжимную сторону, обеспечить прокаливание/остывание и пассивацию зоны сварки, исключить перегрев обжимной зоны. Не допускайте повторной затяжки для компенсации течи — замените обжимные кольца при необходимости. Для эксплуатации в агрессивных средах предусмотреть контроль коррозии и периодическую проверку герметичности.
