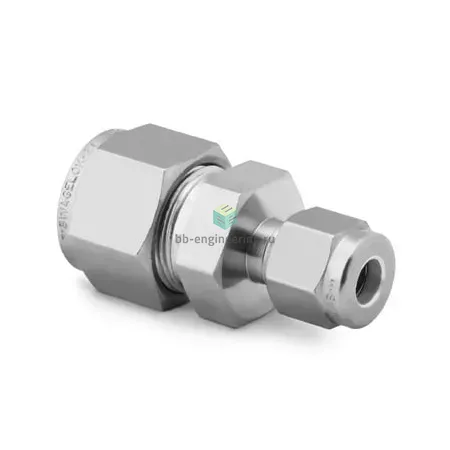

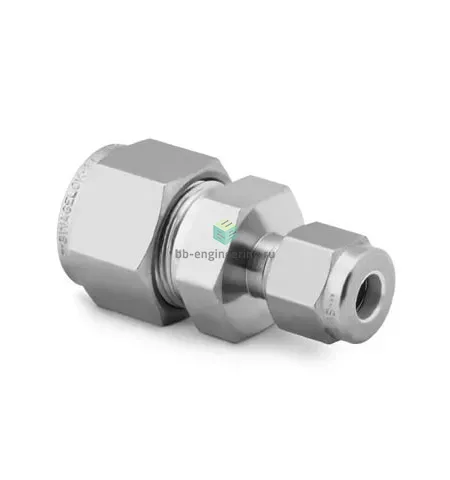

SS-1610-6-4 Swagelok - Соединитель прямой обжимной 1-1/4", нерж.

Назначение и принцип работы

Обжимной соединитель прямой предназначен для прокладки и перенаправления технологических сред в трубопроводах инструментального и технологического назначения. Конструкция с двумя обжимными кольцами и гайкой обеспечивает последовательное прижание первой и второй феррул и формирование металлоконтактного уплотнения без применения мягких уплотнителей. Данное исполнение рассчитано на подключение трубок 1″ и 1/4″ и имеет внешнее присоединение 1‑1/4″, что позволяет с помощью одного фитинга осуществлять редукцию и прямое соединение в компоновках систем отбора проб, линий анализа и систем управления давлением.

Ключевые особенности конструкции

Корпус и все рабочие элементы изготовлены из нержавеющей стали AISI 316, что обеспечивает стойкость к коррозии и совместимость с большинством агрессивных сред. Двухферрульная схема Swagelok обеспечивает повторяемую, неразрушающуюся герметизацию металлом по трубке. Рабочие среды: сжатые газы, нефтехимические и гидравлические жидкости, среднеагрессивные коррозионные среды. Рабочее давление зависит от наружного диаметра и толщины стенки трубки — для типичных трубок 1/4″ допустимые давления могут достигать сотен бар (порядка 400–600 бар при комнатной температуре для малых диаметров), для трубок 1″ — несколько сотен бар; температурный диапазон при металлоконтактном уплотнении условно от примерно −196 °C до +425 °C, ограничен материалом трубки и рабочей средой.

Экспертные рекомендации по применению

Подбирайте фитинг с учётом наружного диаметра и толщины стенки трубки, рассчитывайте максимально допустимое рабочее давление системы и совместимость среды с AISI 316. Монтаж: обеспечить прямолинейную подачу трубки в корпус до упора, затянуть гайку по рекомендациям производителя (последовательность: предварительная посадка феррул, затем окончательный момент), избегать перекосов и ударных нагрузок. Типичные ошибки: недостаточная посадка трубки, повторный многократный монтаж без замены феррул, превышение допустимого давления или температуры. Для критичных систем контроля утечек рекомендована проверка методом гелиевого теста или под давлением до рабочего значения с последующим контролем герметичности.
