SS-1610-6-8 Swagelok - Соединитель прямой обжимной 1-1/2", нерж.

Назначение и принцип работы

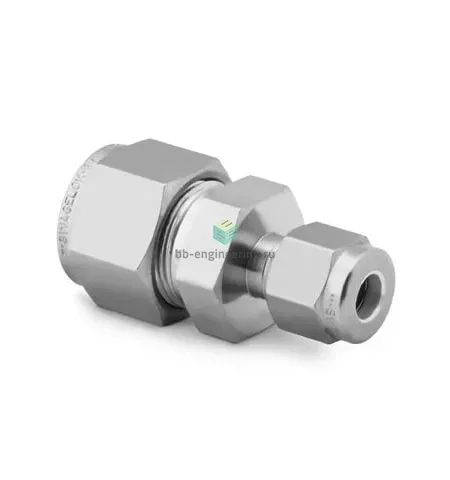

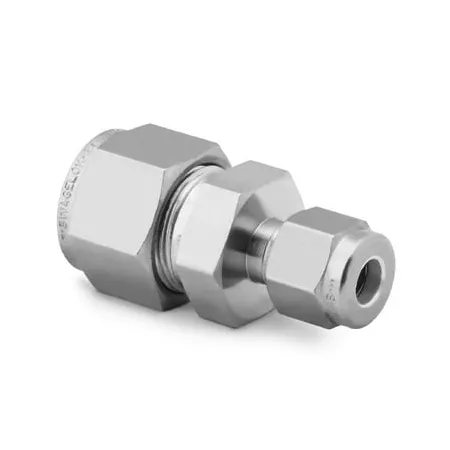

Обжимной прямой соединитель Swagelok SS-1610-6-8 предназначен для герметичного соединения участков трубопровода с разными внутренними диаметрами: один канал рассчитан под трубку 1″, второй — под трубку 1/2″, при общем исполнении под подключение 1-1/2″. Конструкция двухобжимного типа с гайкой и двумя обжимными кольцами обеспечивает металлическое уплотнение без применения уплотнительных прокладок. При затягивании гайки внешнее и внутреннее обжимные кольца центруют и пластически деформируют трубку, создавая постоянную герметичную связь, пригодную для передачи газов и жидкостей в технологических системах КИПиА и распределительных линиях.

Ключевые особенности конструкции

Корпус и элементы — нержавеющая сталь AISI 316 (материал корпуса указан), устойчивые к коррозии и агрессивным средам. Двухобжимная система Swagelok обеспечивает повторяемую металл-металл герметичность, устойчивую к вибрациям и термостойкую эксплуатацию. Рабочие среды: инертные и технологические газы, сжиженные и нелетучие жидкости, пар; совместимость определяется химической стойкостью 316. Рабочая температура в типовом исполнении соответствует диапазону стандартных нержавеющих фитингов (ориентировочно от −65 °C до +200 °C); рабочее давление зависит от наружного/внутреннего диаметра и толщины стенки трубки — ориентировочно до сотен бар для малых диаметров (см. таблицу давлений производителя для расчёта конкретной комбинации 1″ и 1/2″ трубок).

Экспертные рекомендации по применению

Перед монтажом обеспечить точную обрезку и удаление фаски и заусенцев на трубке, вставить трубку до опорного упора, затянуть гайку от руки и затем довернуть согласно регламенту производителя (обычно 1–1,25 оборота после прижатия от руки) или доворотом по моменту, указанному для данного размера. Не используйте припуски, деформированные или корродированные трубки; контролируйте соответствие толщины стенки и материала 316. При проверке на протечку применять методику, соответствующую рабочему среде (например, испытание азотом при низком давлении, затем поэтапное повышение). Типичные ошибки: недостаточная очистка и фаска трубки, избыточный доворот гайки, использование неподходящих материалов в агрессивных средах. При сомнениях сверяйте параметры по каталогу Swagelok для комбинации 1″/1/2″ труб и присоединения 1-1/2″.
