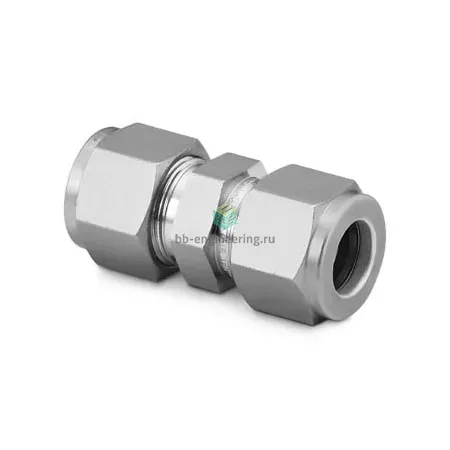

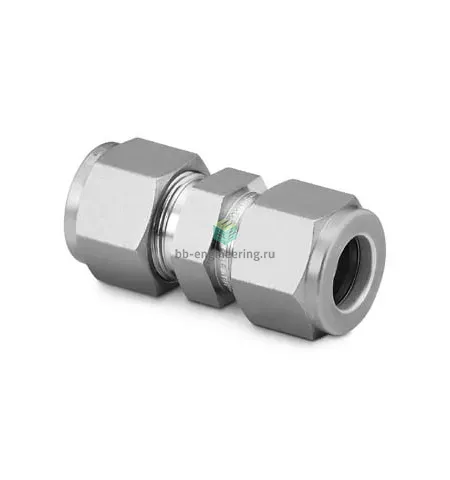

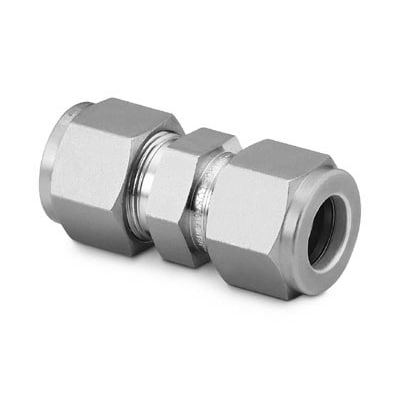

SS-1610-6 Swagelok - Соединитель прямой обжимной 1", нерж.

Назначение и принцип работы

Прямой обжимной соединитель Swagelok предназначен для герметичного соединения металлических трубок диаметром 1″ в технологических и монтажных системах КИПиА, гидравлики, газового и парового хозяйства, аналитических установок и вакуумных линий. Конструкция с двумя обжимными кольцами и гайкой обеспечивает последовательное деформирование передней и задней гильз, формируя металлическое уплотнение без применения резьбовых уплотнителей. При сборке элемент фиксирует трубку по оси и обеспечивает повторяемую герметичность против рабочих сред — агрессивных жидкостей, газов и пара — при типичных эксплуатационных температурных и давлении (см. тех. таблицы производителя для конкретных условий и стенок трубки).

Ключевые особенности конструкции

Корпус и обжимные элементы выполнены из нержавеющей стали AISI 316, обеспечивающей коррозионную стойкость в агрессивных средах. Форма — прямой соединитель, подключение 1″. Тип уплотнения — металлическое (два обжимных кольца), резьбовое уплотнение отсутствует. Конструкция допускает эксплуатацию в широком диапазоне температур благодаря метало-металлическому контакту (приблизительно от −196 °C до +540 °C в зависимости от среды) и обеспечивает рабочие давления, зависящие от диаметра и стенки трубки; для точного подбора ориентируйтесь на спецификации Swagelok и расчёт по стенке трубки.

Экспертные рекомендации по применению

Перед монтажом обеспечить прямой отрез и снятие заусенцев на трубке 1″, правильно вставить трубку до упора, затем затянуть гайку по регламенту Swagelok (контроль по моменту или числу оборотов после первоначального схватывания). Не использовать повторно деформированные гильзы, не перетягивать гайку — это приводит к деформации и потере герметичности. Для коррозионных или высокотемпературных сред проверять совместимость по AISI 316 и при необходимости выбирать специсполнения. Выполнять контроль герметичности после сборки под рабочим давлением и предусматривать опоры/виброизоляцию в местах присоединения.
