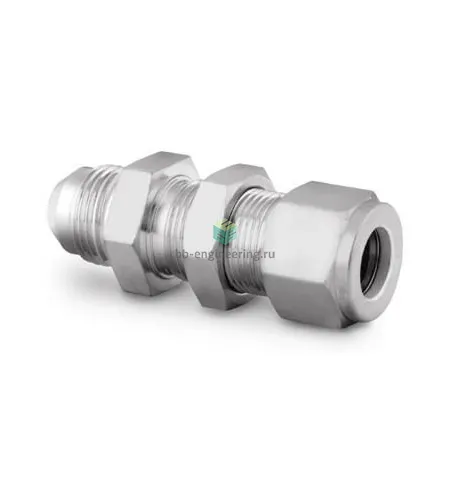

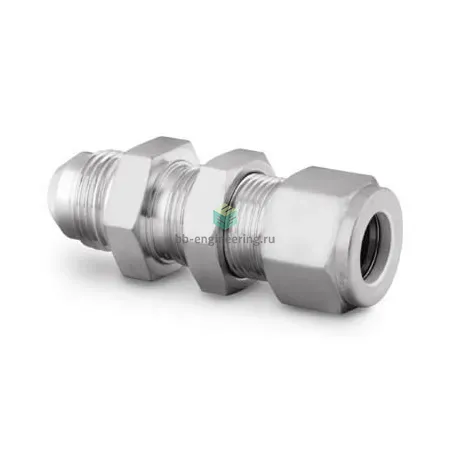

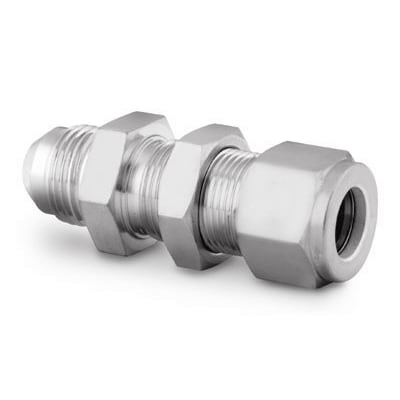

SS-1610-61-16AN Swagelok - Соединитель панельный обжим-развальцовка 1", нерж.

Назначение и принцип работы

Панельный соединитель обжим‑развальцовка 1″ из нержавеющей стали AISI 316 предназначен для быстрого и герметичного вывода трубопровода через монтажную панель в системах КИПиА, гидравлики и технологических разводок. Соединение реализует комбинированный принцип: уплотнение обеспечивается развальцовкой/обжатием трубки двумя обжимными кольцами и гайкой; герметичная посадка на коническом хвостовике с углом 37° (74°) обеспечивает металлическое уплотнение без применения уплотнительных материалов. Соответствие SAE J514 (ISO 8434-2) гарантирует совместимость с трубками номиналом 1″ (25,4 мм) и рабочими давлениями порядка до 206,8 бар (3000 psi) в зависимости от стенки трубки; температурный диапазон металлоконструкции при правильном подборе материалов — ориентировочно от −196 °C до +400 °C.

Ключевые особенности конструкции

Корпус и седло — нержавеющая сталь AISI 316, комплект обжимных колец металлический (двухколецовая система), гайка — нержавеющая. Тип уплотнения: металлическое (без резьбового уплотнения). Конструкция рассчитана на агрессивные рабочие среды (нефатальные коррозионные среды, водяной пар, минеральные масла, инертные газы) при соблюдении химической совместимости. Конический угол 37° (74°) обеспечивает повторяемость посадки и высокую механическую прочность соединения. Соответствие стандарту SAE J514 (ISO 8434-2) задаёт допуски на диаметр и толщину стенки трубки, от которых зависят ПР/ПТ.

Экспертные рекомендации по применению

Подбор: сверяйте наружный диаметр и толщину стенки трубки с требованиями SAE J514/ISO 8434‑2. Монтаж: отрежьте трубку перпендикулярно, тщательно удалите фаски и заусенцы, полностью вставьте трубку до упора в седло; затягивание гайки — по рекомендациям производителя (ориентировочно от ручного положения на 1–1,5 оборота с последующим контролем момента динамометрическим ключом). Не допускайте повторного использования обжимных колец при демонтаже; типичные ошибки — недостаточная глубина вставки, перетягивание, использование трубок с поврежденной наружной поверхностью. После монтажа выполнить испытание на герметичность и контролировать вибрационные нагрузки.
