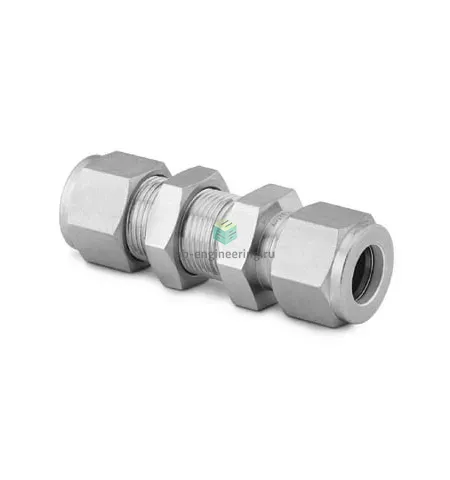

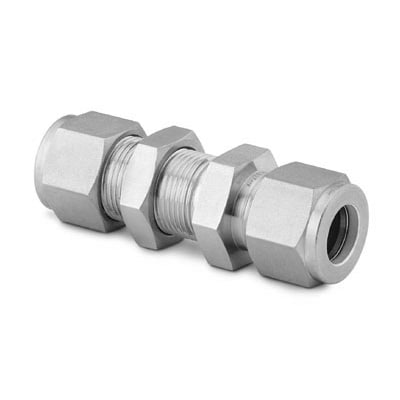

SS-1610-61 Swagelok - Соединитель панельный обжимной 1", нерж.

Назначение и принцип работы

Панельный обжимной соединитель Swagelok SS-1610-61 предназначен для герметичного подвода трубопроводов через монтажную панель в технологических установках, линиях отбора проб и шкафах приборов. Основан на двухкольцевой обжимной конструкции: трубка 1″ (25,4 мм) вставляется через корпус и фиксируется гайкой с комплектом из двух обжимных колец, что обеспечивает металлометаллическое уплотнение без резьбового уплотнителя. Решает задачи герметизации под давлением и минимизации утечек в средах с агрессивными газами и жидкостями при сохранении простоты демонтажа и обслуживания.

Ключевые особенности конструкции

Корпус и обжимные элементы — сталь нержавеющая AISI 316, стойкая к коррозии и совместимая с широким спектром сред (вода, пар, гидравлические жидкости, инертные и технические газы, некоторые агрессивные среды). Подключение: 1″ (25,4 мм) трубка. Тип уплотнения — двухколечный обжим (metal-to-metal), без эластомерных уплотнений, что расширяет рабочий температурный интервал и уменьшает деградацию при агрессивных средах. Диапазон рабочих режимов определяется трубкой и системой: в типичных промышленных применениях используется в пределах от вакуума до десятков МПа (обычно до ~200 бар при соответствии толщины стенки трубки), температурно от криогенных режимов до сотен градусов Цельсия в зависимости от среды.

Экспертные рекомендации по применению

Для надежной работы подготовьте торец трубки: обточка/фаска и удаление заусенцев, обеспечьте правильную глубину посадки. Затяжку выполнять по моментам и процедурам Swagelok или до достижения номинального хода гайки; избегать перетяжки. Проверять совместимость материалов в агрессивных средах и при высоких температурах; при повторном монтаже рекомендуется инспекция и замена обжимных колец при видимых деформациях. После монтажа выполнить контроль герметичности (пневмо/гидро тест) и учесть толщину панели при выборе длины корпуса.
