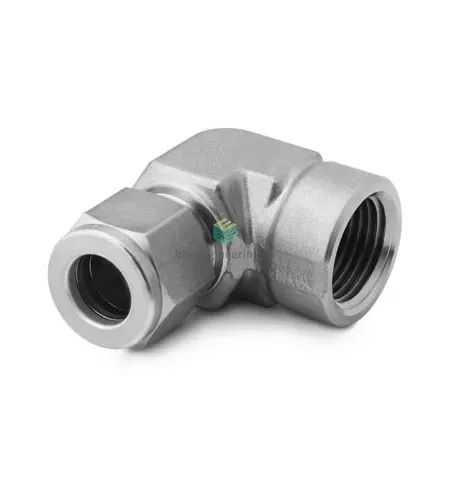

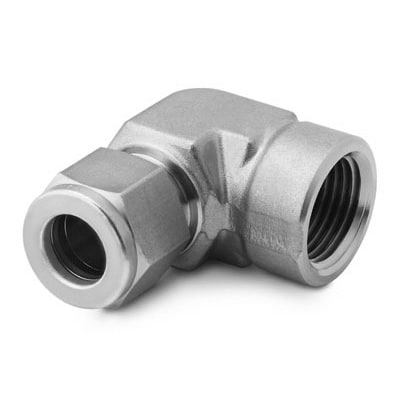

SS-1610-8-16 Swagelok - Штуцер угловой с внутр. резьбой обжимной NPT1-1", нерж.

Назначение и принцип работы

Обжимной угловой штуцер с внутренней резьбой NPT 1" служит для герметичного перехода от резьбового патрубка к трубопроводу Ø 1" (25,4 мм) в системах технологических и приборных коммуникаций. Принцип работы — классическое двухкольцевое обжимное соединение Swagelok: гайка с двумя обжимными кольцами (фронтальная и задняя) формирует металл-металл уплотнение на концe трубки при затяжке, а резьбовой порт NPT уплотняется ФУМ-лентой. Применяется в средах: сжатый воздух, инертные и активные газы, нефтехимия, гидравлика и пар при допустимых рабочих параметрах, зависящих от материала трубки и толщины стенки.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, что обеспечивает повышенную устойчивость к коррозии и совместимость с агрессивными средами. Тип уплотнения резьбы — ФУМ-лента; конструкция — двухобжимная (two-ferrule) с гайкой, обеспечивающая повторяемое и ремонтопригодное соединение. Рабочие среды: жидкости и газы, масло, водяной пар; ориентировочный диапазон температур -54…+204 °C (зависит от используемых уплотнителей и ФУМ). Рекомендуемый ориентировочный диапазон рабочих давлений для типичных систем — до 200 бар (в конкретной системе уточнить по таблицам производителя с учётом толщины стенки трубки и класса испытаний).

Экспертные рекомендации по применению

Перед монтажом обеспечить ровный, подрезанный под углом 90° и обезжиренный торец трубки Ø 1" и снять фаску по инструкции. Наматывать ФУМ-ленту только на резьбу NPT, не допускать попадания ленты в рабочий проход. Затяжку выполнять согласно рекомендациям Swagelok (следовать заданному числу оборотов или моменту для данной размерности) и избегать перетягивания — это предотвратит зарубки и деформацию обжимных колец. После установки провести гидро- или пневмопроверку на герметичность. При агрессивных средах или высоких температурах сверять совместимость AISI 316 и ФУМ с технологическим фактором и при необходимости выбирать альтернативные материалы/уплотнения.
