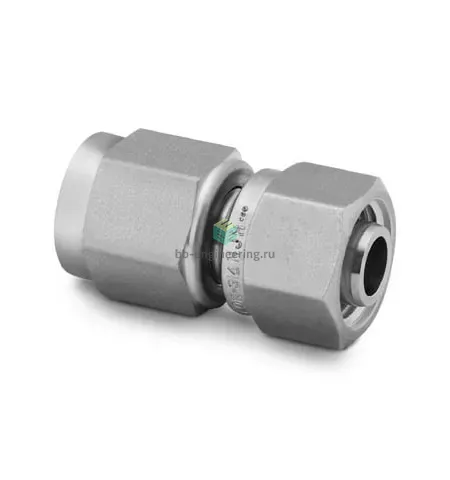

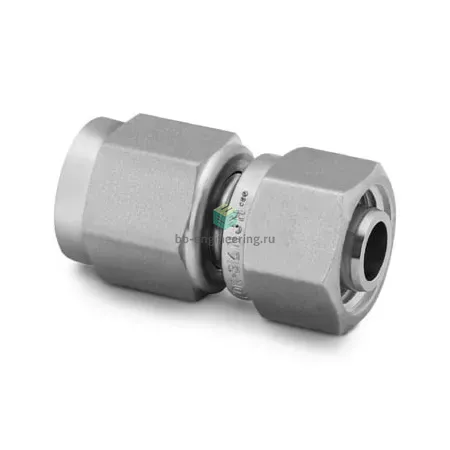

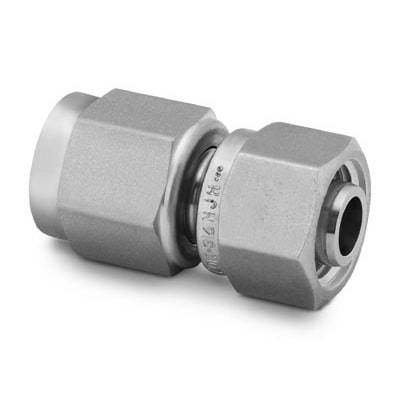

SS-1610-A-16ANF Swagelok - Переходник прямой обжим-развальцовка 1"-1", нерж.

Назначение и принцип работы

Переходник прямой обжим‑развальцовка Swagelok SS-1610-A-16ANF предназначен для соединения 1″ трубки с обжимной втулкой и 1″ соединения под развальцовку (фланец/аналог JIC) с конусом 37° (74°). Реализует двухобжимную конструкцию: две обжимные втулки и гайка формируют герметичное металлическое уплотнение на трубке, исключая резиновые манжеты. Применяется в технологических линиях измерений и управления, гидравлике и системах подачи жидкостей и газов, где требуется разъёмное герметичное соединение при высоких давлениях.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь (материал корпуса AISI 316), исполнение по стандарту SAE J514 (ISO 8434-2). Конус 37° обеспечивает совместимость с JIC/AN разъёмами. Металлическое уплотнение позволяет работать в широком температурном диапазоне (ориентировочно от −196 °C до +400 °C, в зависимости от среды и трубки) и при высоких давлениях — рабочее давление определяется трубой и условиями эксплуатации (практически до ~420 бар / ≈6000 psi для типичных стальных труб одинакового сечения). Рекомендуемая среда: технические газы, гидравлические жидкости, инертные и коррозионно-нейтральные среды.

Экспертные рекомендации по применению

Обеспечьте качественную подготовку торца трубки: рез ровный, сняты заусенцы. Сборка — до упора вручную, затем затянуть гайку дополнительно согласно инструкции производителя (обычно ≈1¼ оборота после «вручную» для начальной сборки); повторное использование обжимных колец не рекомендуется. Контролируйте толщину стенки трубки и совместимость с давлением; фиксируйте трубопровод, минимизируйте вибрации и циклические нагрузки. Соблюдайте требования SAE J514/ISO 8434-2 и проводите гидроиспытание после монтажа.
