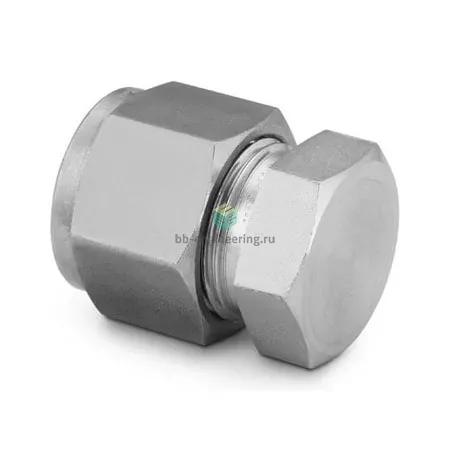

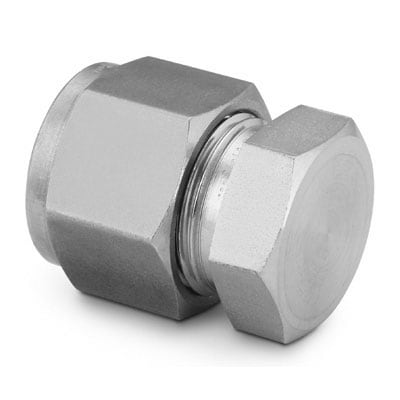

SS-1610-C Swagelok - Заглушка на трубку обжимная 1", нерж.

Назначение и принцип работы

Обжимная заглушка для трубки с подключением 1″ (25,4 мм) предназначена для герметичного перекрытия конца технологических и измерительных трубопроводов, муфт и отводов в лабораторных и промышленных системах. Принцип работы — механическое формирование уплотнения двумя обжимными кольцами (двухколпачковая система) и контргайкой: при затяжке гайки передняя и задняя кольца садятся на трубку, создавая металл-металл контакт и барьер для утечек. Конструкция исключает применение резьбовых уплотнителей (тип уплотнения резьбы отсутствует), что обеспечивает высокую герметичность в системах среднего и высокого давления.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, устойчивые к коррозии и совместимые с большинством технологических сред. Форма — заглушка на трубку, исполнение — обжим трубки с помощью двух обжимных колец и гайки. Подключение 1″ (25,4 мм) типично для линий отбора проб, аналитики и технологических ответвлений. Рабочие давления зависят от толщины стенки трубки и условий, ориентировочно до ~400 бар при корректно подобранной трубке и монтаже; эксплуатационный температурный диапазон при отсутствии эластомерных уплотнений — от примерно −196 °C (криоген) до ≈+400 °C. Применима в средах: вода, пар, масла, инертные газы, агрессивные химикаты при совместимости с 316 SS.

Экспертные рекомендации по применению

Подбирайте заглушку под конкретный наружный диаметр и толщину стенки трубки, используйте рекомендации Swagelok по глубине посадки и моменту затяжки гайки; избегайте многократного повторного использования колец — при демонтаже рекомендуется замена набора. Проверьте состояние кромки трубки (отсутствие забоин и заусенцев), обеспечьте осевую стабильность и опоры для предотвращения циклической деформации. Для агрессивных сред и повышенных температур рассмотрите термостойкие варианты и контрольные испытания на герметичность при давлении, превышающем рабочее на 1,5–2× при пусконаладке.
