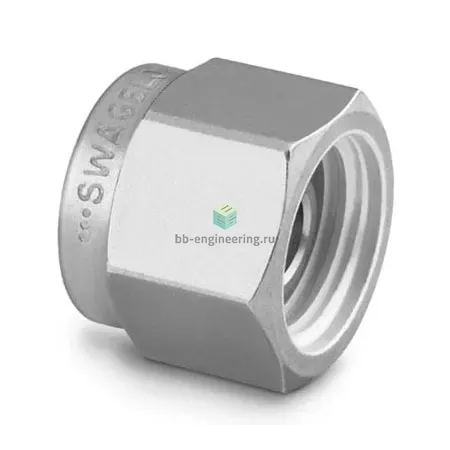

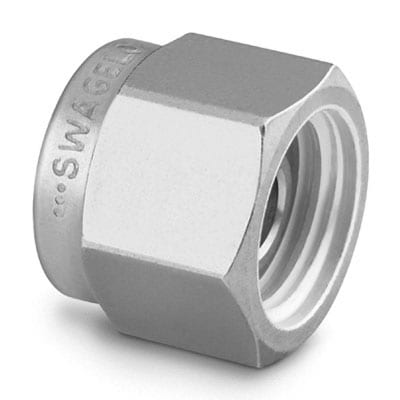

SS-1610-P Swagelok - Заглушка в обжимной фитинг 1", нерж.

Назначение и принцип работы

Заглушка в обжимной фитинг предназначена для герметичного перекрытия конца трубопровода с трубной присоединительной частью 1″ (25,4 мм). Конструкция с двумя обжимными кольцами обеспечивает сочетание уплотнения и механического захвата: переднее кольцо формирует уплотнение по наружному диаметру трубки, заднее — фиксирует и предотвращает выдавливание. Применяется в системах с агрессивными и инертными рабочими средами — технологические и лабораторные линии, гидравлика, газовые магистрали и испытательные стенды, где требуется разъёмное и герметичное закрытие конца трубки.

Ключевые особенности конструкции

Корпус и фасонные элементы выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость и совместимость с широким спектром сред. Тип конструкции — обжим трубки с помощью двух обжимных колец и гайки (двухконтурная ferrule-система Swagelok), без эластомерных уплотнений в зоне посадки. Рабочие температуры типично от −54 °C до +204 °C (−65 °F…+400 °F) при отсутствии уплотнений из полимеров; допустимое рабочее давление зависит от толщины стенки трубки и условий, при правильном подборе элементов достигает сотен бар (в отдельных конфигурациях — до ≈690 бар / 10 000 psi).

Экспертные рекомендации по применению

Перед монтажом обеспечьте ровную торцовую поверхность трубки, отогните фаску и удалите заусенцы; при установке затянуть гайку по рекомендованной процедуре производителя (затянуть до упора вручную, затем повернуть ключом указанное число оборотов для нового монтажа) и проверить натяг кольца визуально. Не используйте повторно деформированные колечки; избегайте перекоса и контактных нагрузок на фитинг. Для подбора учитывайте толщину стенки трубки, рабочую среду и температурный режим; при высоких давлениях выполняйте гидроиспытание и контроль на герметичность с применением подходящих приборов.
