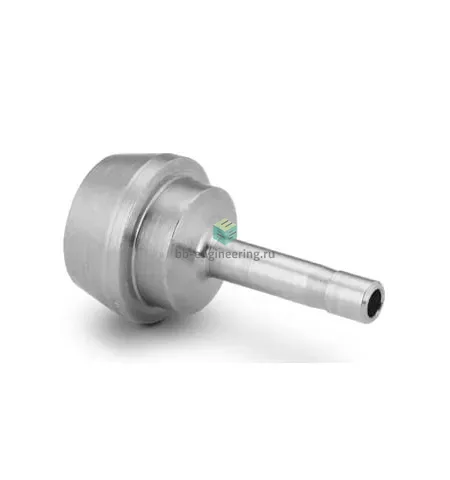

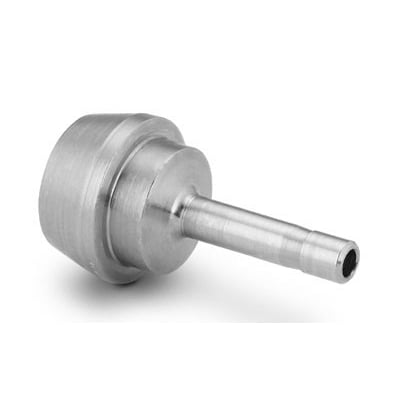

SS-1611-PC-12 Swagelok - Соединитель прямой втулочный обжимной 1-3/4", нерж.

Назначение и принцип работы

Соединитель прямой втулочный SS-1611-PC-12 — обжимной переходной фитинг Swagelok для присоединения трубок 1″ и 3/4″ с использованием наружного присоединения 1-3/4″. Предназначен для герметичного соединения металлических трубопроводов в системах технологической, аналитической и гидравлической арматуры: лабораторных линиях, системах подачи газа, химических и вакуумных трассах. Рабочий принцип — механическое обжатие двух обжимных колец (двухфланцевая конструкция «double ferrule») и гайки, при котором втулки и фланцы фиксируют и уплотняют трубу металлом о металл, обеспечивая повторяемое, виброустойчивое соединение без применения уплотнительных материалов на резьбе.

Ключевые особенности конструкции

Корпус и фурнитура выполнены из нержавеющей стали AISI 316, что обеспечивает устойчивость к коррозии и совместимость с широким спектром рабочих сред (газ, пар, нефтехимия, вода, агрессивные среды). Конструкция — двухобжимная (две обжимные втулки + гайка), без резьбового уплотнения (Тип уплотнения резьбы: —), подключение каналов: втулка 1″ и втулка 3/4″, резьбовое присоединение 1-3/4″. Типичные пределы эксплуатации зависят от диаметра трубки и условий, но для аналогичных обжимных изделий Swagelok рабочие давления могут достигать порядка 6000 psi (≈415 бар) при корректной установке; температурный диапазон металлического узла обеспечивает работу в широком интервале, ориентировочно от −60 °C до +400 °C в зависимости от среды.

Экспертные рекомендации по применению

При подборе учитывайте соответствие OD труб и толщина стенки: используйте рекомендованные Swagelok втулки для 1″ и 3/4″ труб. Перед монтажом — соблюдайте чистоту, обрежьте и фаскуйте торцы, удалите заусенцы; вставьте трубку до упора во втулку и затяните гайку с рекомендуемым моментом производителя, избегая как недостаточной, так и избыточной затяжки. Не используйте уплотнители на резьбе: уплотнение достигается обжимом. При повторном демонтаже контролируйте состояние втулок и при необходимости заменяйте их; критичны циклические вибрации и удары — в таких режимах применяйте фиксирующие элементы и регулярную проверку герметичности. Для агрессивных сред и повышенных температур выбирайте AISI 316 и проверяйте совместимость по коррозионной стойкости.
