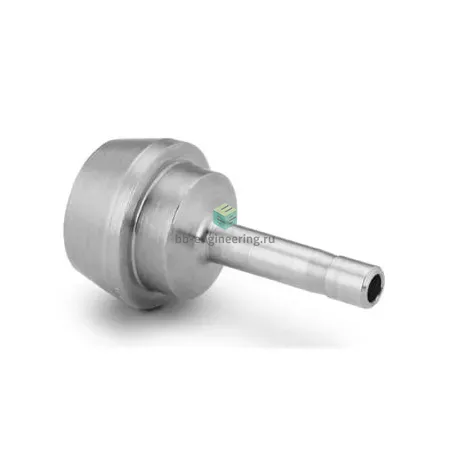

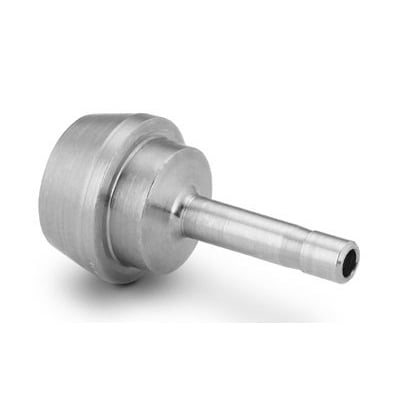

SS-1611-PC-8 Swagelok - Соединитель прямой втулочный обжимной 1-1/2", нерж.

Назначение и принцип работы

Прямой втулочный обжимной соединитель SS-1611-PC-8 Swagelok предназначен для герметичного присоединения и адаптации трубных линий в технологических системах: приборных, газовых, химических и гидравлических контурах. Конструкция реализует принцип механического обжима — две обжимные втулки (двухколечный тип) и гайка формируют металлометаллическое уплотнение на трубке, обеспечивая стабильный контакт между каналами с размерами 1-1/2″ (основное подключение), переходными втулками 1″ и 1/2″. Соединитель используется для разграничения, перехода диаметров и подключения к арматуре, минимизируя утечки и кавитацию в диапазоне типичных рабочих скоростей и давлений технологических сред.

Ключевые особенности конструкции

Корпус и рабочие элементы выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах и совместимость с нефтью, газами, парами и химреагентами. Обжимная система — две отдельные втулки и гайка Swagelok — обеспечивает металлометаллическое уплотнение без эластомеров, поэтому монтаж допускает эксплуатацию при низких температурах (до криогенных −196 °C) и при высоких температурах (зависит от трубки, ориентировочно до +400 °C при отсутствии уплотнителей). Рабочее давление определяется прочностью и номиналом используемой трубки и должно приниматься по таблицам производителя; обжимные фитинги Swagelok проектируются так, чтобы выдерживать давление, ограниченное в первую очередь трубной стенкой, а не самим фитингом.

Экспертные рекомендации по применению

При подборе выбирайте соответствие OD и толщины стенки трубки размерам втулок 1″ и 1/2″; соблюдайте рекомендации Swagelok по допустимым комбинациям материалов. Монтаж: предварительно очистить торец трубки, отрезать перпендикулярно, вставить в втулку до упора и затянуть гайку с контролируемым моментом по таблице завода‑изготовителя — перетяжка ведёт к деформации втулок и потере герметичности. Избегайте многократных демонтажей в агрессивной среде; при проверке герметичности используйте неповреждающие методы (гелевые индикаторы, тест давлением). Для критичных режимов (вибрация, циклические нагрузки) применяйте фиксирующие элементы и проверяйте соединение после 24–72 ч эксплуатации.
