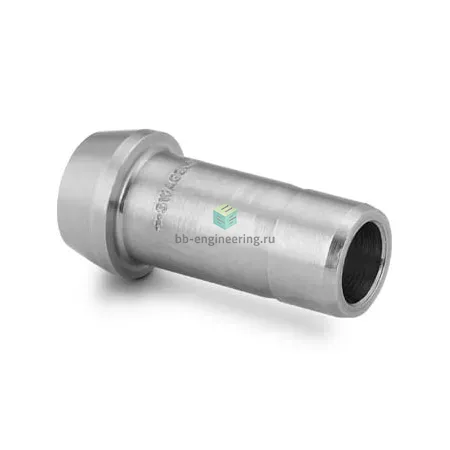

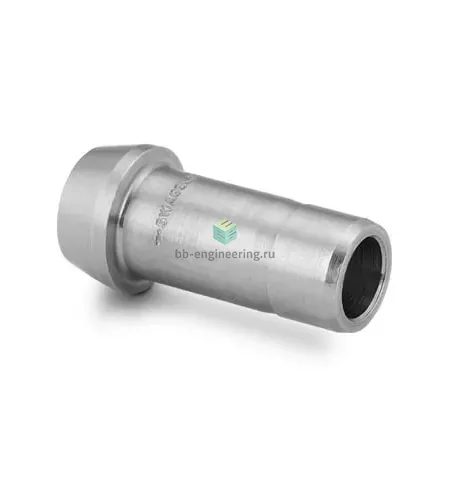

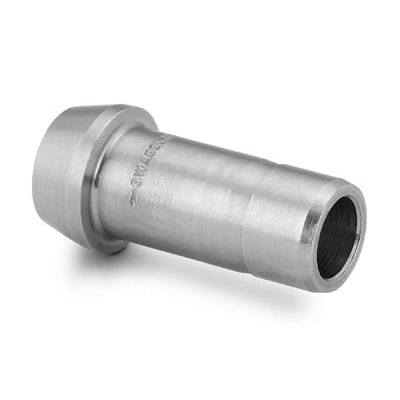

SS-1611-PC Swagelok - Соединитель прямой втулочный обжимной 1", нерж.

Назначение и принцип работы

Соединитель прямой втулочный Swagelok SS-1611-PC предназначен для герметичного соединения металлических трубок диаметром 1″ (25,4 мм) в технологических линиях высокого и среднего давления. Функционирует по принципу двухобжимной системы: при затяжке гайки две обжимные втулки (фёррула) врезаются в наружную поверхность трубки и образуют металлометаллическое уплотнение без применения резьбового уплотнителя (тип уплотнения резьбы: отсутствует). Изделие решает задачи быстрых, разборных и виброустойчивых соединений в системах перегонки, аналитики, гидравлики и вакуумных разводок.

Ключевые особенности конструкции

Корпус и фёррулы изготовлены из нержавеющей стали AISI 316, что обеспечивает повышенную коррозионную стойкость в агрессивных средах и совместимость с широким спектром рабочих сред (вода, пар, фреоны, нефтепродукты, инертные газы). Конструкция — обжим трубки с помощью двух обжимных колец и гайки — обеспечивает повторяемую герметичность и сопротивление вибрациям. При корректном подборе стенки трубки и материала рабочее давление в промышленной практике может достигать сотен бар (в типичных применениях 50–400 бар; конкретное допустимое давление зависит от толщины стенки и марки трубки). Рабочий температурный диапазон для металлометаллического уплотнения обычно лежит в пределах примерно −60…+260 °C, при этом ограничения зависят от среды и уплотнительных элементов в смежных узлах.

Экспертные рекомендации по применению

Подбирайте трубку 1″ с рекомендованной толщиной стенки согласно расчёту на рабочее давление; перед монтажом зачистите и фаскуйте торец, удалите заусенцы. Затягивайте гайку по заводским процедурам Swagelok или крутящему моменту, соответствующему диаметру и материалу — недозатягивание вызывает утечки, перезатягивание деформирует фёррулы. Не используйте резьбовые уплотнители на соединениях, где герметичность обеспечивают фёррулы; при повторной сборке рекомендуется заменять фёррулы. Выполняйте опрессовку и проверку на герметичность (водяная/гелиевая проба) после монтажа и при изменении режима. Для сред с высокой коррозией или кислородом согласуйте спецификацию AISI 316 с требованиями по чистоте и пассивации.
