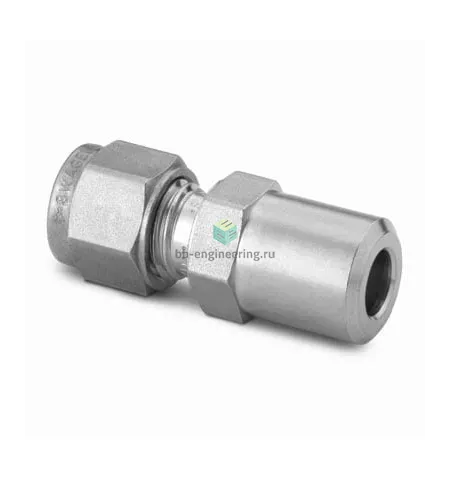

SS-16M0-1-8W Swagelok - Штуцер прямой под приварку встык обжимной 16 мм-1/2", нерж.

Назначение и принцип работы

Прямой штуцер Swagelok, выполненный в конструкции «обжим трубки — приварка встык», предназначен для перехода от жесткой 16 мм трубки к элементу трубопровода с приварным патрубком 1/2″. Решает задачу герметичного присоединения инструментальных, технологических и аналитических линий (сжатый газ, жидкость, пар) без применения уплотняющих шайб в месте обжима. Работает по принципу двух-обжимной системы: при затяжке гайки верхняя и нижняя обжимные кольца формируют металл-металл уплотнение на наружном диаметре 16 мм, вторая сторона фиксируется приваркой 1/2″.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, химстойкая и коррозионно-стойкая в агрессивных средах. Исполнение — двухобжимное (две обжимные кольца и гайка) для надежного металл-металл уплотнения без эластомеров. Подключения: канал 1 — 16 мм (трубка), канал 2 — 1/2″ (под приварку встык). Типичный температурный диапазон работы для систем из 316 SS при нормальной эксплуатации — от криогенных значений до приблизительно +400…+600 °C в зависимости от условий; ориентировочные рабочие давления для аналогичных Swagelok-обжимных соединений достигают порядка сотен бар (для некоторых типоразмеров до ≈413 bar / 6000 psi), фактическая величина зависит от толщины стенки трубки и сварного шва.

Экспертные рекомендации по применению

Подбирайте штуцер с учётом наружного диаметра и толщины стенки 16 мм трубки. Перед сборкой обеспечить чистый, ровный конец трубки и правильную глубину посадки. Собирайте по инструкции производителя: затянуть гайку от упора с контролем проворачивания до рекомендованного числа оборотов; избегать чрезмерной затяжки. Приварку выполнять отдельно — разъедините обжимное соединение или используйте защиту от нагрева; после сварки удалите шлак и проверьте внутреннюю поверхность. Для циклических нагрузок применяйте опоры и хомуты; обязательны гидравлические испытания и контроль герметичности после монтажа.
