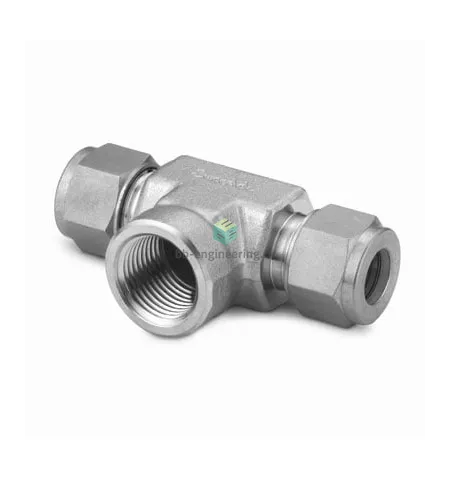

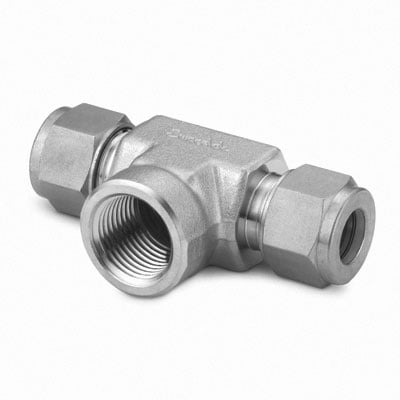

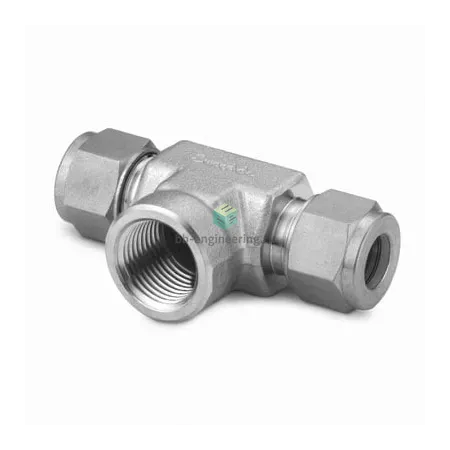

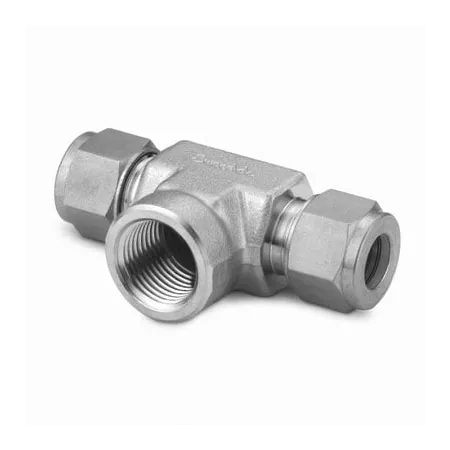

SS-16M0-3TTF Swagelok - Тройник T-образный с внутр. резьбой осевой обжимной NPT1/2-16 мм, нерж.

Назначение и принцип работы

Тройник T-образный с внутренней осевой резьбой применяется для ответвления технологических линий в системах измерения, распределения газов и жидкостей, вакуумных установках и пневмо- и гидросистемах. Соединение комбинирует резьбовой вход NPT 1/2 и обжимную под трубку Ø16 мм: поток направляется из резьбового канала в два ответвления или наоборот. Герметичность на резьбе обеспечивается ФУМ-лентой, герметичность трубной линии — двухколечная обжимная система (передняя и задняя обжимные гильзы и гайка), обеспечивающая металл-металл контакт при правильной сборке.

Ключевые особенности конструкции

Корпус и элементы из нержавеющей стали AISI 316 обеспечивают высокую коррозионную стойкость и совместимость с индустриальными средами (вода, масла, инертные и многие агрессивные среды). Подключения: канал 1 — NPT 1/2 (резьба трубная), канал 2 — обжим под трубку 16 мм. Уплотнение резьбы — ФУМ-лента (PTFE); трубное уплотнение — классическая двухгильзовая обжимная система Swagelok. Рабочие давления и температуры зависят от толщины стенки трубки и условий монтажа; в типичных применениях при Ø16 мм изделие используется в диапазоне температур от примерно -60°C до +260°C (ограничено уплотнением) и выдерживает давления в диапазоне десятков мегапаскалей при корректной установке.

Экспертные рекомендации по применению

При подборе учитывайте толщину стенки трубки и рабочее давление; для критичных систем ориентируйтесь на паспортные таблицы производителя. Перед монтажом подготовьте трубку: ровная, без заусенцев торцевая обработка и контроль длины захода в гильзу. Наносите ФУМ-ленту на NPT равномерно, не вводите ленту внутрь трубопровода. Затягивайте гайку обжима по процедуре Swagelok (ручное первичное и затем фиксирующее усилие ключом), избегайте перетяжки и перекосов. При вибрации используйте фиксацию труб и контроль герметичности после пуска.
