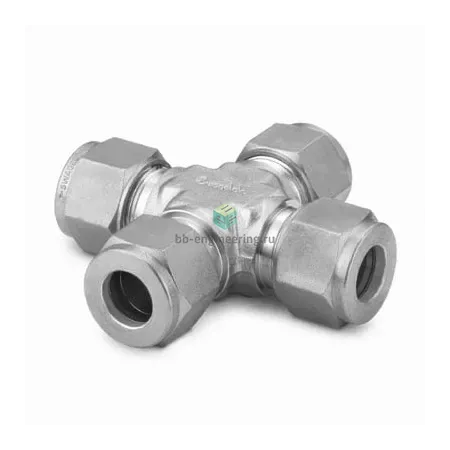

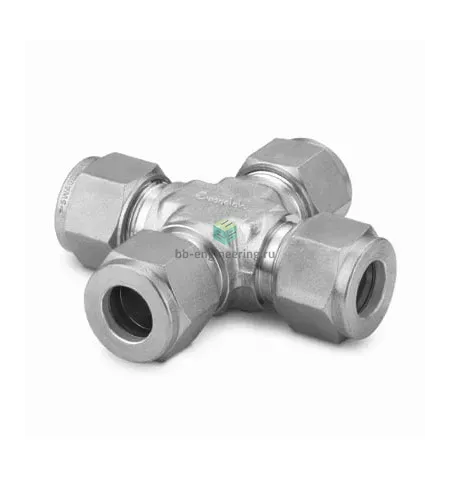

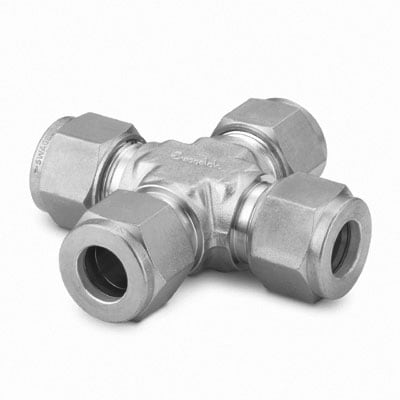

SS-16M0-4 Swagelok - Крестовина X-образная обжимная 16 мм, нерж.

Назначение и принцип работы

Крестовина X-образная обжимная 16 мм служит для распределения или объединения потоков в технологических линиях измерительных и лабораторных систем. Конструкция на основе двух обжимных колец и гайки обеспечивает металлическое уплотнение трубки Ø16 мм без применения эластомерных прокладок, что даёт высокий коррозионный и термостойкий ресурс. Работа основана на радиальном смятии колец по наружному диаметру трубки при затяжке гайки: формируется герметичное металлометаллическое соединение, пригодное для газов и жидкостей в instrumentation и гидравлических контурах.

Ключевые особенности конструкции

Корпус и детали изготовлены из нержавеющей стали AISI 316, обеспечивающей стойкость к агрессивным средам и межкристаллитной коррозии. Форма крестовины X-образная — четыре равнозначных порта под трубку 16 мм. Уплотнение — двухкольцевое обжимное (фирменная схема Swagelok): передняя и задняя обоймы формируют металлометаллическое крепление. Рекомендуемая область применения: инертные и активные жидкости, технологические газы, пар; ориентировочный диапазон температур от −50 °C до +400 °C и рабочее давление до ~400 bar в зависимости от толщины стенки трубки и условий эксплуатации.

Экспертные рекомендации по применению

Подбирайте трубу 16 мм по размерам и толщине стенки, соответствующим давлению системы. Подготовка торца — прямой, без заусенцев с контролем длины вхождения. Затягивание: сначала вручную до упора, затем добивайте 1–1,5 оборота по рекомендациям производителя; для критичных систем используйте динамометрический ключ и контроль на утечки. Не размещайте сварку или нагрев вблизи собранного соединения; при повторном монтаже инспектируйте и при необходимости заменяйте обжимные кольца. Выполняйте испытание на герметичность (гелий/азот) после монтажа.
