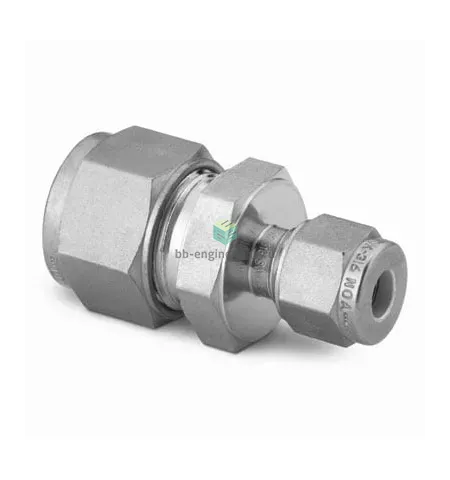

SS-16M0-6-10 Swagelok - Соединитель прямой обжимной 16 мм-5/8", нерж.

Назначение и принцип работы

Прямой обжимной соединитель Swagelok предназначен для герметичного соединения трубок 16 мм и 5/8″ (≈15,875 мм) в технологических, аналитических и пневмомасляных линиях. Конструкция с двумя обжимными кольцами и гайкой обеспечивает металлическое уплотнение «труба—торец» без применения резиновых прокладок: переднее кольцо фиксирует трубку, заднее обеспечивает уплотнение и упор. Применим для жидкостей, газов, вакуума и сред с агрессивными компонентами; ориентировочные рабочие параметры зависят от материала и толщины стенки трубки (типичные допустимые давления — до ~689 бар / 10 000 psi при соответствующей трубке), температурный диапазон металлического уплотнения примерно от −196 °C до +400 °C.

Ключевые особенности конструкции

Корпус и элементы из нержавеющей стали AISI 316 (обобщённо — нерж. сталь) обеспечивают коррозионную стойкость в агрессивных средах и совместимость с нефтехимией, паром, растворителями и газами. Тип исполнения — прямой соединитель, два обжимных кольца (front и back ferrule) и шестигранная гайка; резьбового уплотнения нет. Соответствие типовым стандартам Swagelok гарантирует повторяемость уплотнения; критично подбирать трубку 16 мм и 5/8″ с рекомендованной толщиной стенки для обеспечения заявленного давления.

Экспертные рекомендации по применению

Пилите трубку ровно, удалите заусенцы и заусенцы внутренней кромки, вставляйте до упора. Затягивайте по инструкции производителя (начальная затяжка от свинчивания вручную с последующим контролируемым моментом или числом оборотов согласно таблице Swagelok) с использованием опорного ключа, чтобы не деформировать фитинг. Проводите гидро- или гелиевое тестирование после установки. Не используйте тонкостенные или деформированные трубки сверх их давленческих лимитов; при циклических нагрузках и вибрациях применяйте опоры и периодическую проверку герметичности. При повторном монтаже инспектируйте состояние колец и гайки — при видимых повреждениях заменяйте элементы.
