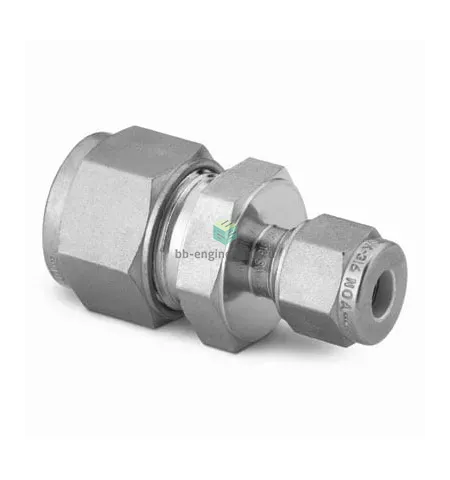

SS-16M0-6-12M Swagelok - Соединитель прямой обжимной 16-12 мм, нерж.

Назначение и принцип работы

Обжимной прямой соединитель для труб 16→12 мм предназначен для утончённого соединения тубинговых линий в системах КИПиА, технологических и гидравлических трассах, а также в газовых и химических установках. Конструкция с двумя обжимными кольцами и гайкой обеспечивает металл‑в‑метал контакт и герметизацию без применения уплотнительных материалов резьбы. При затяжке гайки передний и задний обжимные кольца смещаются и фиксируют трубки диаметром 16 мм и 12 мм соответственно, создавая прочное, виброустойчивое соединение, рассчитанное на эксплуатацию в условиях повышенных давлений и агрессивных сред при использовании нержавеющей стали AISI 316.

Ключевые особенности конструкции

Корпус и комплект обжимных элементов — нержавеющая сталь (AISI 316), стойкая к коррозии и совместимая с широким набором сред. Двухкольцевая схема Swagelok обеспечивает повторяемую герметичность и минимальную осевую подвижность. Соединитель рассчитан на трубки 16 мм (канал 1) и 12 мм (канал 2); рабочие давления зависят от наружного диаметра и толщины стенки трубки и типично достигают порядка нескольких сотен бар при корректной толщине стенки (см. справочные таблицы Swagelok). Температурный диапазон эксплуатации примерно от −54 °C до +204 °C в стандартном исполнении; для экстремальных температур уточняйте совместимость уплотнений и материалов.

Экспертные рекомендации по применению

Подбирайте толщину стенки трубки по таблицам допустимых давлений производителя. Перед монтажом зачистите и фаскуйте торцы, обеспечьте точную центровку и маркировку глубины посадки; затягивайте гайку сначала вручную, затем дайте контрольный момент ключом по инструкции Swagelok (количество оборотов/момент зависит от Ø и толщины стенки). Избегайте повторного использования обжимных колец в критичных средах — при демонтаже рекомендуется замена. Типичные ошибки: недостаточная/чрезмерная затяжка, неправильная подготовка торца, несоответствие труб по диаметру/жёсткости; это ведёт к течи или преждевременному износу.
