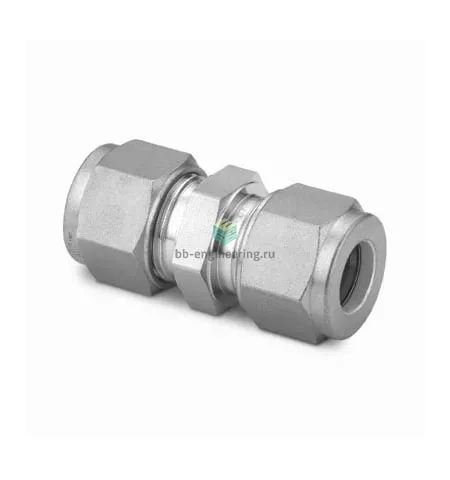

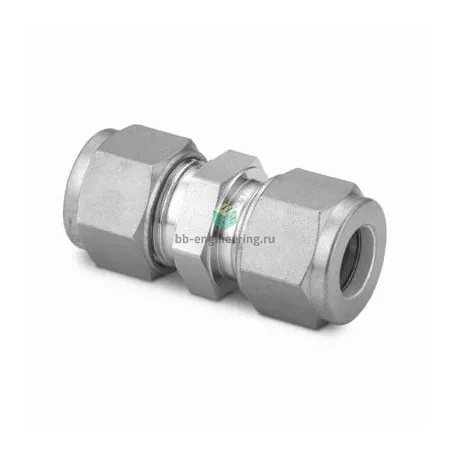

SS-16M0-6 Swagelok - Соединитель прямой обжимной 16 мм, нерж.

Назначение и принцип работы

Прямой обжимной соединитель Swagelok SS-16M0-6 предназначен для герметичного соединения труб с наружным диаметром 16 мм в технологических и испытательных системах. Работает по принципу двухколецной обжимной конструкции: при затяжке гайки переднее и заднее обжимные кольца (ferrules) последовательно деформируются на торце трубки, обеспечивая уплотнение и центровку без применения дополнительных уплотнителей. Изделие решает задачи надежной передачи агрессивных и нейтральных сред, пневмо- и гидросистем, линий топлива и аналитики при высоких требованиях к утечкам и повторяемости соединения.

Ключевые особенности конструкции

Корпус и обжимные элементы выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость и механическую прочность при контакте с водой, паром, нефтепродуктами и химическими средами. Тип конструкции — обжим трубки с помощью двух обжимных колец и гайки; форма — соединитель прямой для соединения труб в одной оси. Применим в широком температурном диапазоне (криогенные условия — до примерно +400 °C в зависимости от материала трубки) и в рабочих давлениях, характерных для обжимных фитингов Swagelok — до нескольких сотен бар в зависимости от толщины стенки и режима; для точных значений следует руководствоваться таблицами производителя.

Экспертные рекомендации по применению

Подбирайте фитинг под реальный наружный диаметр 16 мм и соответствующую по прочности трубку; удаляйте заусенцы, обеспечьте прямолинейность и заход трубки не менее рекомендованной длины вкрутки. Монтируйте стандартной процедурой Swagelok: навинтить гайку вручную до упора, затем докрутить контролируемым моментом (обычно порядка 1¼ оборота от положения ручной затяжки — согласно инструкциям производителя для двухстворчатой системы). Проверяйте герметичность с помощью мыльного раствора или средств обнаружения утечек; избегайте перегрузок на изгиб в зоне фитинга и повторных многократных демонтажей без замены обжимных колец.
