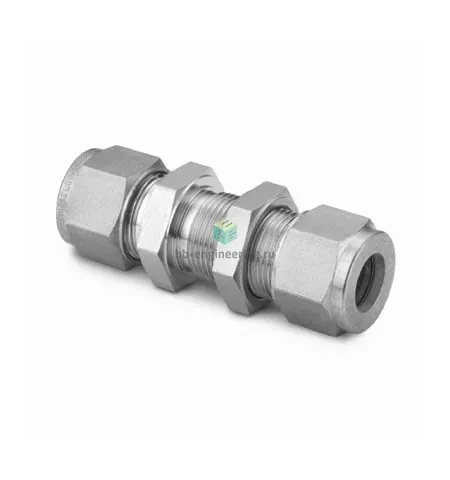

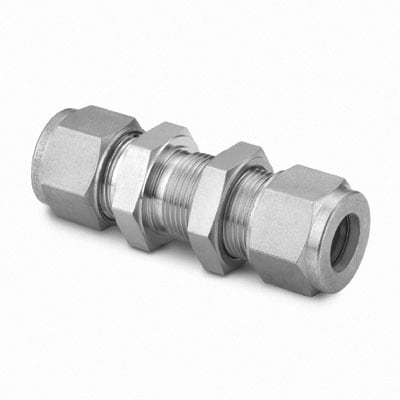

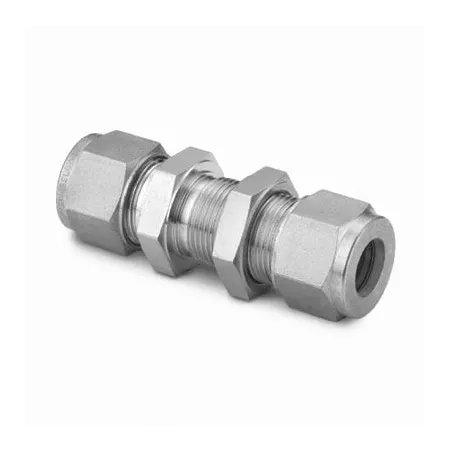

SS-16M0-61 Swagelok - Соединитель панельный обжимной 16 мм, нерж.

Назначение и принцип работы

Панельный обжимной соединитель Swagelok предназначен для герметичного подсоединения трубок Ø16 мм через панель (панельный монтаж) в промышленных трубопроводах измерительных и технологических систем. Принцип работы — двухколецовая обжимная система: при затягивании гайки внутреннее и наружное обжимные кольца формируют металл-металл уплотнение на трубке, обеспечивая высокую прочность и повторяемость соединения без применения резьбовых уплотнителей.

Ключевые особенности конструкции

Корпус и элементы — нержавеющая сталь AISI 316, обеспечивающая коррозионную стойкость в агрессивных средах. Конструкция: две обжимные втулки и гайка; уплотнение — металл‑к‑металлу (без резьбового уплотнения). Рекомендуемо использовать с трубками Ø16 мм с соответствующей толщиной стенки; типичные области применения — технологические среды, газы, жидкие среды, гидравлика и вакуум. Ориентировочный рабочий диапазон давлений зависит от толщины стенки трубки и условий, как правило в пределах сотен бар (см. таблицы производителя); температурный диапазон эксплуатации обычно от −60 °C до +260 °C, требуя уточнения под специфические среды.

Экспертные рекомендации по применению

Подбирайте трубку Ø16 мм по спецификации Swagelok и удаляйте заусенцы, обеспечивая полное посадочное упирание в седло. Затягивайте гайку ключом по инструкции производителя, контролируйте герметичность опрессовкой или пробой под давлением. Избегайте повторного многократного использования изношенных обжимных колец — заменяйте при повторном монтаже. Следите за совместимостью рабочих сред с AISI 316 и при высоких температурах/агрессивных средах уточняйте ограничения по материалам.
