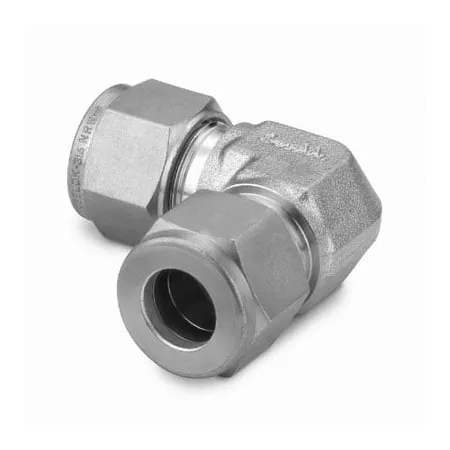

SS-16M0-9 Swagelok - Соединитель угловой обжимной 16 мм, нерж.

Назначение и принцип работы

Угловой обжимной соединитель для трубок диаметром подключения 16 мм предназначен для создания герметичного поворотного ответвления в технологических и измерительных линиях. Конструкция с двумя обжимными кольцами и гайкой обеспечивает металл-металл(феррул)ное уплотнение без прокладок; при затяжке гайки первая (запирающая) и вторая (уплотнительная) феррулы смещаются и фиксируют трубку по наружному диаметру, обеспечивая прочное давление и отсутствие утечек в повороте на 90°.

Ключевые особенности конструкции

Корпус и внутренние элементы выполнены из нержавеющей стали AISI 316, общий материал — нержавеющая сталь; исполнение рассчитано на агрессивные среды (вода, масла, нейтральные и многие коррозионно-активные среды) при рабочих температурах, соответствующих нержавеющей стали (ориентировочно от −200 °C до +500 °C для металла корпуса, фактический диапазон определяется материалом трубки и уплотнений). Обжимная конструкция двух феррул обеспечивает высокую механическую прочность и стойкость к вибрации; типично допускаемые рабочие давления для обжимных соединений Swagelok в аналогичных исполнениях находятся в широком диапазоне и зависят от толщины стенки трубки — при использовании рекомендованной нерж. трубки 16 мм возможны давления эксплуатационно до сотен бар при корректной сборке и проверке.

Экспертные рекомендации по применению

Перед монтажом обеспечить ровный отрез и снятие фаски на трубке Ø16 мм, удалить заусенцы, полностью вставить трубку до упора феррул. Затягивать гайку по инструкции производителя (посадить вручную, затем добрать контрольным моментом); не применять многократный демонтаж феррул без замены — феррулы рассчитаны на одноточечную посадку. Для контроля герметичности проводить пневмо/гидростатическую пробу и использовать уплотнительные пасты только при необходимости и по совместимости с AISI 316. Избегать длительного контакта с растворами хлора и горячих концентрированных галогенидов без оценки коррозии. При проектировании предусмотреть опоры и компенсацию тепловых расширений, чтобы снизить осевые нагрузки на обжимное соединение.
