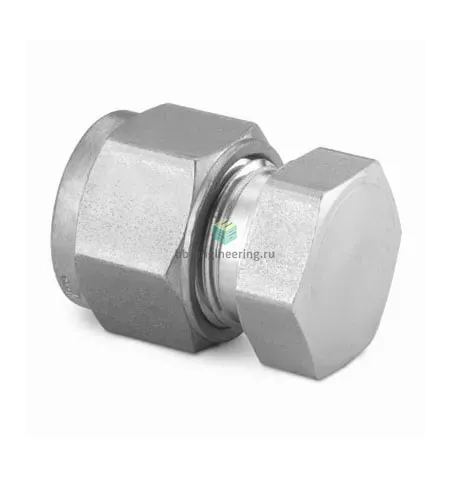

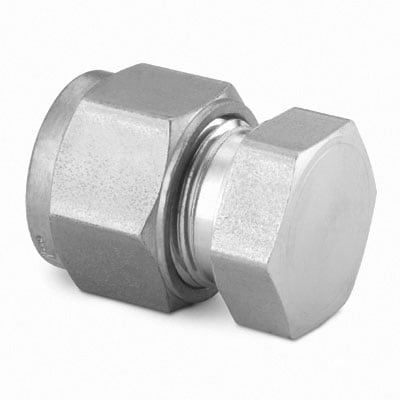

SS-16M0-C Swagelok - Заглушка на трубку обжимная 16 мм, нерж.

Назначение и принцип работы

Обжимная заглушка для трубки 16 мм предназначена для герметичного перекрытия технологических или приборных линий в системах передачи жидкостей и газов. Конструкция с двумя обжимными кольцами и гайкой создаёт металлическое уплотнение на торце трубки: при затяжке гайки переднее и заднее кольца деформируются и фиксируют трубку по наружному диаметру 16 мм, обеспечивая долговременную герметичность без применения резиновых прокладок. Применяется в установках контроля и автоматики, лабораторных пробопроводах и трубопроводах высокого давления, где требуется надёжная разъёмная заглушка с коррозионной стойкостью.

Ключевые особенности конструкции

Корпус и обжимные элементы выполнены из нержавеющей стали (материал корпуса AISI 316), что обеспечивает стойкость к коррозии и совместимость с агрессивными средами. Тип конструкции — двухгарантийный обжим (две обжимные втулки + гайка), без резьбового уплотнения. Применима к трубкам Ø16 мм; металлическое уплотнение устойчиво к широкому диапазону температур (типично от криогенных значений до ≈+400 °C) и выдерживает рабочие давления, характерные для технологических и инструментальных линий — до сотен бар в зависимости от толщины и материала трубки.

Экспертные рекомендации по применению

Для надёжной сборки используйте трубку Ø16 мм с рекомендованной толщиной стенки и удаляйте заусенцы на кромке; вставляйте трубку до упора и затягивайте гайку по схеме производителя (поэтапная затяжка). Не используйте повторно деформированные обжимные кольца — при повторной сборке заменяйте кольца на новые. Выполняйте контроль утечек после монтажа и учитывайте совместимость сред с AISI 316. Для высоких давлений и критичных сред согласуйте подбор с расчётом по толщине трубки и условиями эксплуатации.
