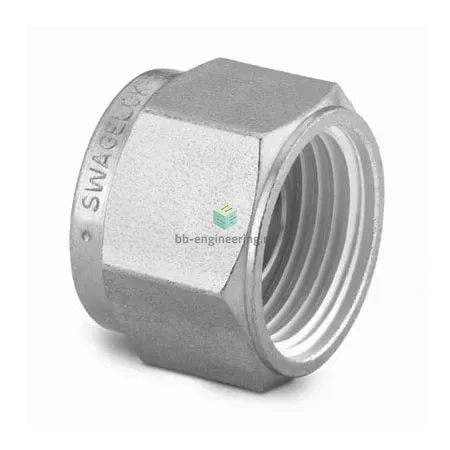

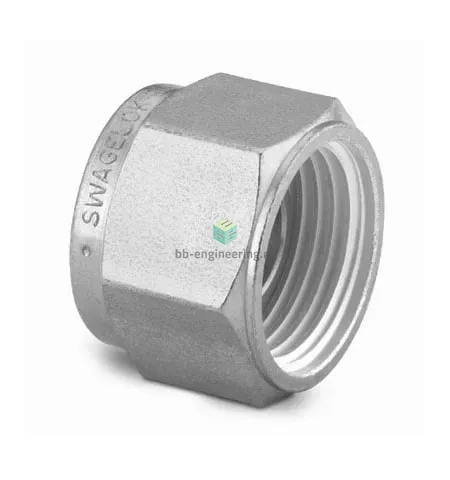

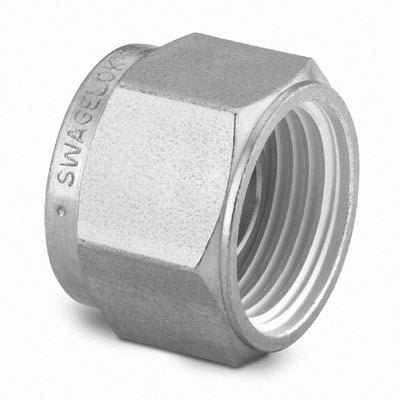

SS-16M0-P Swagelok - Заглушка в обжимной фитинг 16 мм, нерж.

Назначение и принцип работы

Заглушка в обжимной фитинг предназначена для герметичного завершения линий технологической и инструментальной трубки диаметром 16 мм. Конструкция с двумя обжимными кольцами и гайкой формирует металлометаллическое уплотнение на конусной поверхности при затяжке, что обеспечивает долговременную безрезьбовую герметичность для газа и жидкости в системах отбора проб, контролируемых магистралях и приборах КИПиА. При правильной сборке контактное давление на трубу исключает утечку без применения уплотнительных паст и лент.

Ключевые особенности конструкции

Корпус выполнен из нержавеющей стали AISI 316, обобщённый материал — нержавеющая сталь, что обеспечивает устойчивость к коррозии и агрессивным средам. Обжимная конструкция с двумя феррулами типична для Swagelok и даёт повторяемое уплотнение для трубок Ø16 мм. Тип уплотнения резьбы отсутствует — уплотнение достигается за счёт обжима. Рабочие среды: технологические газы, сжатые воздух, жидкости, гидравлические и аналитические потоки. Типичные диапазоны рабочих параметров зависят от трубки и условий: давление — до нескольких сотен бар (в практических применениях при соответствующей трубке возможно использование до ~414 бар / 6000 psi); температурный диапазон без мягких уплотнений ориентировочно от примерно −60 °C до +260 °C.

Экспертные рекомендации по применению

Используйте трубку Ø16 мм с рекомендованной толщиной стенки и из нержавеющей стали для сохранения расчётных давлений. Подготовка: рез ровный, кромки сняты, труба вставлена до упора в корпус. Затяжка: сначала до упора рукой, затем ключом по инструкции производителя (обычно 1–1,5 оборота после «вручную» для первого монтажа; при повторной сборке — меньший допуск). Избегайте перетяжки — возможна деформация трубки и снижение герметичности. Не применять пасты для резьбы (уплотнение не резьбовое). После монтажа выполнить проверку герметичности под давлением и периодический осмотр в агрессивных средах. При выборе учитывать совместимость материала AISI 316 с рабочей средой и температурные требования системы.
