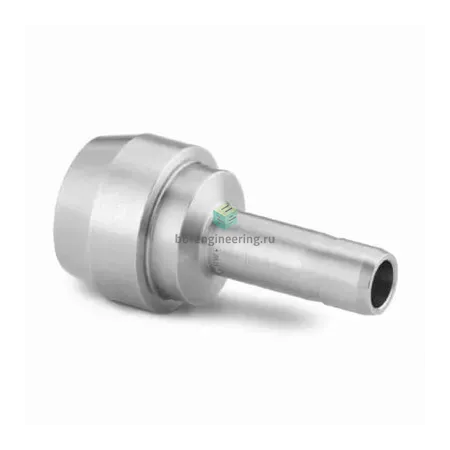

SS-16M1-PC-12M Swagelok - Соединитель прямой втулочный обжимной 16-12 мм, нерж.

Назначение и принцип работы

Соединитель прямой втулочный обжимной предназначен для герметичного соединения жестких трубок Ø16 мм — Ø12 мм в технологических линиях подачи газов и жидкостей. Принцип работы основан на механическом зажиме трубки двумя обжимными кольцами (втулками) и гайкой: при затягивании гайки передняя и задняя втулки пластически деформируются, формируя металл‑в‑метал или металл‑в‑полимер уплотнение без сварки. Конструкция обеспечивает надёжное герметичное соединение в системах измерения, пробоотбора и линиях высокого давления, минимизирует утечки и резонансы в каналах 16→12 мм.

Ключевые особенности конструкции

Корпус изготовлен из нержавеющей стали AISI 316 (сталь нержавеющая), стойкой к коррозии в агрессивных средах. Тип конструкции — обжим трубки с помощью двух обжимных колец и гайки (двухвтулочная система), форма — соединитель прямой втулочный. Применим для совместной работы с трубками Ø16 мм (канал 1, втулка) и Ø12 мм (канал 2, втулка). Диапазон эксплуатации зависит от толщины стенки трубки и уплотнительного материала: при металлическом уплотнении пригоден для широкого температурного диапазона (низкотемпературные и нагретые среды) и давлений до нескольких сотен бар в типичных конфигурациях; для агрессивных химических сред предпочтительно AISI 316.

Экспертные рекомендации по применению

Перед монтажом удалить фаски и заусенцы, проверить торец трубки на плоскостность и глубину посадки во втулку; трубку вставлять до упора в корпус. Затягивание: довести гайку до контакта втулок с корпусом, затем выполнить окончательную добивку в соответствии с инструкцией производителя (обычно дополнительный поворот на контролируемую величину). Избегать многократного повторного использования обжимных втулок и гаек — это снижает надёжность. Учитывать термические циклы и возможную совместимость материалов при проектировании; при сомнениях подбирать толщину стенки трубки и проверять расчетную прочность под давление и вибрацию.
