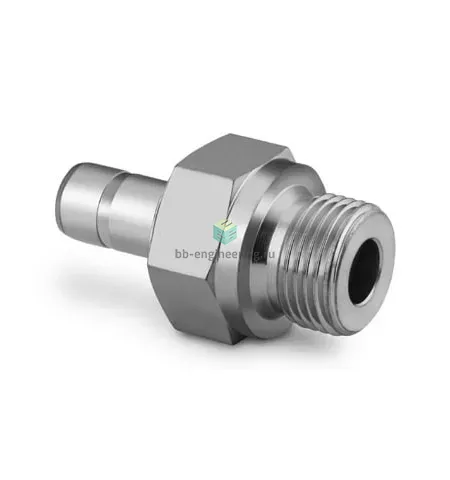

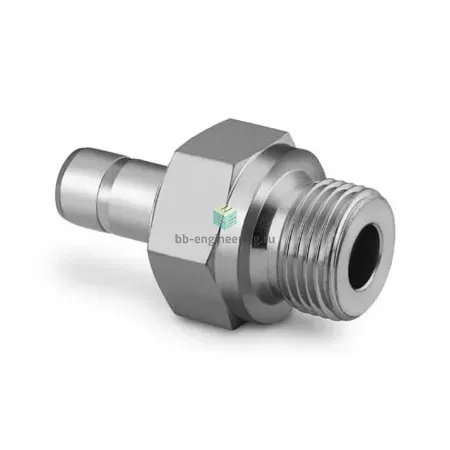

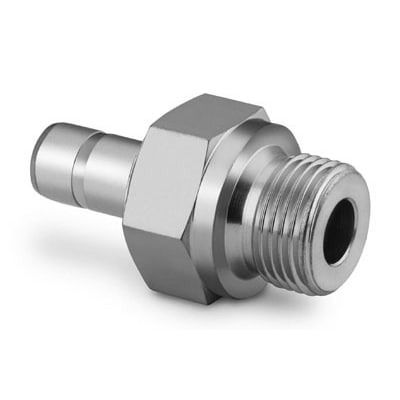

SS-18-MTA-1-12RS Swagelok - Переходник прямой с нар. резьбой обжимной G3/4-18 мм, нерж.

Назначение и принцип работы

Переходник прямой втулочный G3/4–18 мм предназначен для подключения трубки Ø18 мм к резьбовому отверстию G3/4 в линиях КИПиА, гидравлики и технологических системах. Конструкция решает задачу уплотнённого перехода от наружной резьбы к обжимному соединению трубки: при затяжке гайки две обжимные втулки (фронтальная и задняя) формируют герметичную зону на трубке, а уплотнение резьбы обеспечивает резинометаллическое кольцо USIT по DIN 3852‑2 форма A. Принцип работы — механическое обжатие колец на наружном диаметре 18 мм с одновременным металлическо‑эластичным уплотнением резьбового соединения.

Ключевые особенности конструкции

Корпус и все силовые элементы выполнены из нержавеющей стали (материал корпуса AISI 316), что обеспечивает стойкость к коррозии и совместимость с агрессивными средами. Тип конструкции — двухколечный обжим с гайкой и втулкой; уплотнение резьбы — резинометаллическое кольцо USIT (DIN 3852‑2, форма A). Подключения: канал 1 — G3/4, канал 2 — 18 мм (втулка). Диапазон рабочих параметров зависит от трубки и среды; типичные значения для нержавеющих обжимных фитингов Swagelok при правильной установке — рабочее давление до сотен бар и рабочие температуры от низких криогенных значений до нескольких сотен °C; с эластомерным элементом температура ограничена характеристиками резины.

Экспертные рекомендации по применению

Перед монтажом обеспечить чистоту и отсутствие заусенцев на трубке Ø18 мм, вставить трубку до упора во втулку, удерживать трубку при затяжке. Затягивать гайку в соответствии с рекомендациями производителя для размера 18 мм (использовать указанное число оборотов или момент), не допускать перекоса и чрезмерного усилия. Проверять кольцо USIT и обжимные кольца при обслуживании; многократная повторная установка без замены или осмотра может привести к утечкам. При агрессивных или высокотемпературных средах согласовать материал уплотнителя и трубки; для исключения гальванической коррозии применять изолирующие вставки.
