SS-18-MTA-1-8RS Swagelok - Переходник прямой с нар. резьбой обжимной G1/2-18 мм, нерж.

Назначение и принцип работы

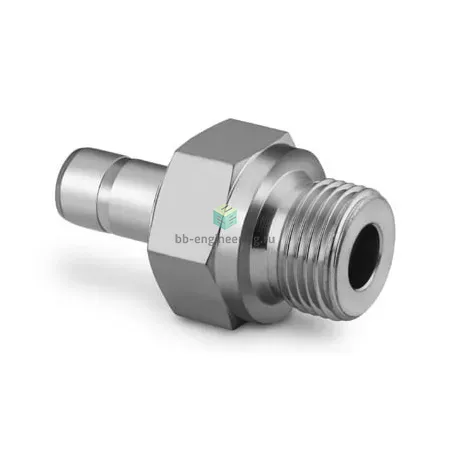

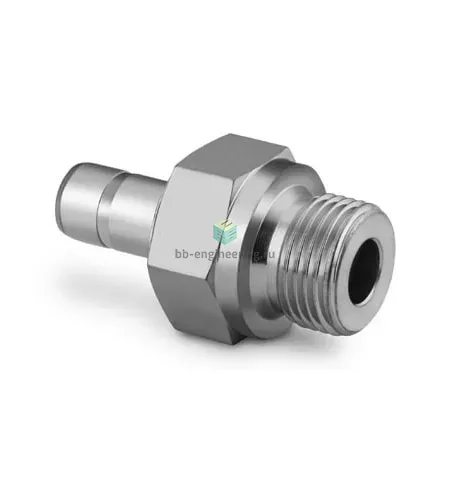

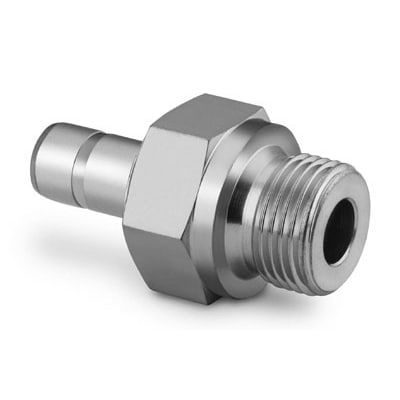

Переходник прямой с наружной резьбой втулочный предназначен для перехода от резьбового присоединения G1/2 к обжиму трубки Ø18 мм (втулка). Выполнен по схеме обжима трубки с помощью двух обжимных колец и гайки: трубка вставляется в корпус, фиксируется тремя узлами — стопором втулки и двумя обжимными кольцами — что обеспечивает герметичное металлическое соединение, устойчивое к вибрации и циклическим нагрузкам. Резьбовое сопряжение уплотняется резинометаллическим кольцом USIT по DIN 3852-2 форма A, что даёт уплотнение при неточностях резьбы и обеспечивает повторную сборку в полевых условиях.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316 (материал корпуса: сталь нержавеющая AISI 316), стойкая к коррозии и агрессивным средам. Тип конструкции — двухкольцевой обжим (two-ferrule) Swagelok, обеспечивает высокую механическую прочность соединения для труб Ø18 мм. Резьбовое подключение: G1/2 (BSPP) с уплотнением USIT; второй канал — втулка 18 мм. Рабочие среды: сжатые газы, гидравлические жидкости, технологические среды, нейтральные и коррозионно-агрессивные среды при соблюдении химсовместимости. Диапазон температур и давлений зависит от уплотнительного материала и толщины трубки: типично рабочее давление в системах подобного класса — до сотен бар (зависит от стенки трубки), диапазон температур — от отрицательных (ниже −30 °C при соответствующем уплотнителе) до порядка +120 °C для резинометаллических колец; металл выдерживает значительно большие температуры.

Экспертные рекомендации по применению

Подбирайте втулку и обжимные кольца под точный внешний диаметр трубки Ø18 мм и требуемую толщину стенки. Перед сборкой: обеспечить чистоту, удалить фаску и задиры, проверить посадочную глубину трубки. Сборка: заверните гайку обжима от руки, затем дайте контрольный поворот по инструкции производителя (типично 1–1,25 оборота для первичной опрессовки — следовать руководству Swagelok), для резьбы G1/2 — применять резинометаллическое кольцо USIT без дополнительных герметиков. Избегать перетяжки (может деформировать кольца и снижать герметичность). После монтажа выполнить гидравлическую или пневматическую пробку и контроль утечек; при агрессивных средах выбирать соответствующий состав уплотнения и контролировать повторные сборки.
