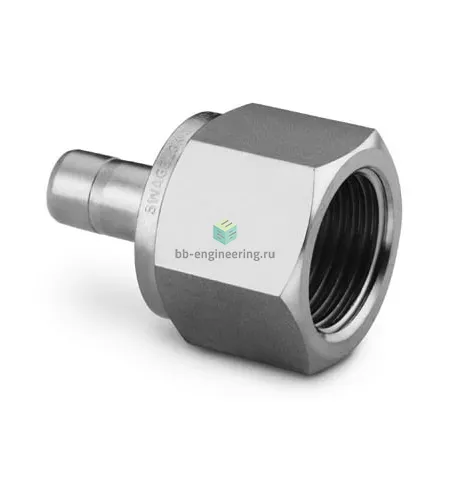

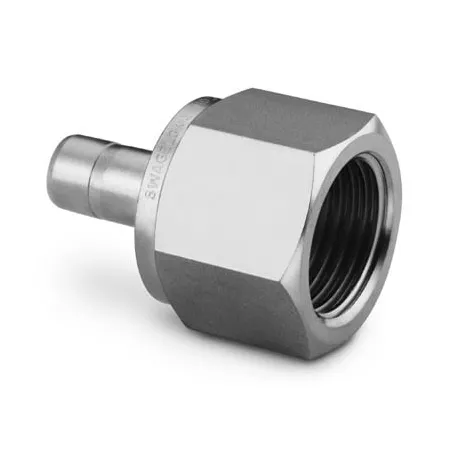

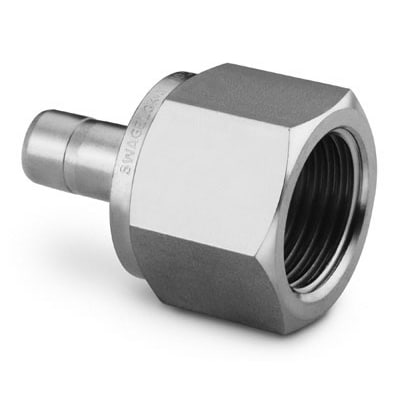

SS-18-MTA-7-8RG Swagelok - Переходник прямой с внутр. резьбой под манометр обжимной G1/2-18 мм, нерж.

Назначение и принцип работы

Переходник прямой для подключения манометра с внутренней резьбой G1/2 и обжимным присоединением под трубку Ø18 мм (втулка). Предназначен для вывода измерительной линии из трубопроводов в контрольно-измерительные приборы и обеспечения герметичного присоединения манометра к трубной сети. Принцип работы — двухконусное обжимное соединение: трубка вставляется в сборку, две обжимные втулки и гайка формируют плотный конусный упор на трубке, а резьбовое соединение с манометром уплотняется прокладкой, посаженной по внутренней проточке. Применяется в составе систем давления газов и жидкостей в промышленности, обеспечивает передачу значения давления на приборы при рабочих давлениях до порядка 400 бар (в зависимости от материала трубки и условий) и температурах примерно от −60 до +260 °C при использовании подходящей прокладки.

Ключевые особенности конструкции

Корпус и обжимные элементы изготовлены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах и совместимость с технологическими средами нефтегазовой, химической и пищевой отраслей. Форма — втулочный переходник с внутренней резьбой под манометр G1/2 и обжимным соединением для трубы Ø18 мм. Уплотнение резьбы осуществляется прокладкой, располагаемой в внутренней проточке, что исключает протечки по резьбе без применения уплотняющих паст. Конструкция с двумя обжимными кольцами обеспечивает повторяемость и ремонтопригодность соединения; материал корпуса AISI 316 выдерживает типичные рабочие давления и температурные циклы, при этом допустимые значения зависят от диаметра и толщины стенки трубки.

Экспертные рекомендации по применению

При подборе учитывать соответствие Ø18 мм реальной наружной геометрии трубки и толщину стенки для расчёта допустимого давления. Перед монтажом снять фаски, выровнять и обезжирить торец трубки; установить обжимные кольца и гайку и выполнить начальную затяжку от руки, затем завернуть гайку на 1–1,25 оборота после упора пальцем при первой сборке (согласно рекомендациям Swagelok) для обеспечения правильной деформации втулок. Не наносить пасты на поверхность обжимных втулок; прокладку резьбы менять при каждой установке. После монтажа выполнить пробную накачку и испытание на герметичность (вибрация, цикличность давления критичны). Избегать ударных нагрузок и перекоса при сборке; при сомнении — использовать рекомендованные динамометрические значения и заводскую документацию Swagelok.
