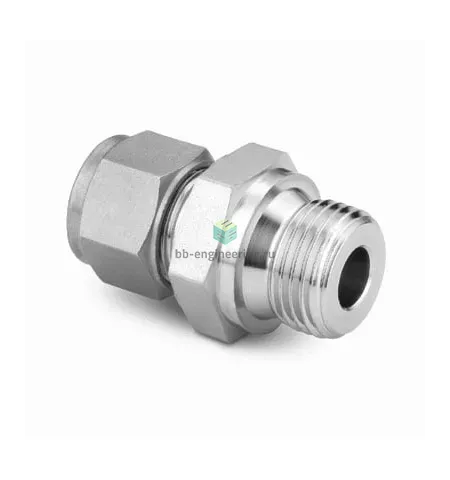

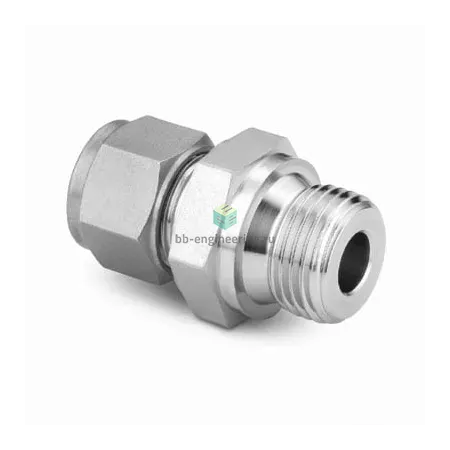

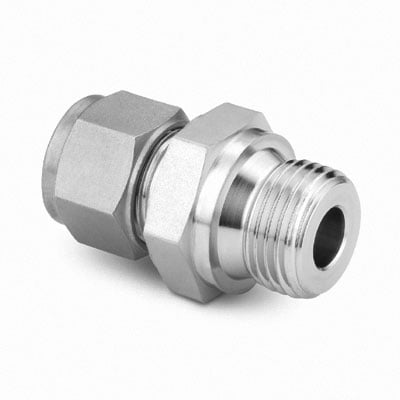

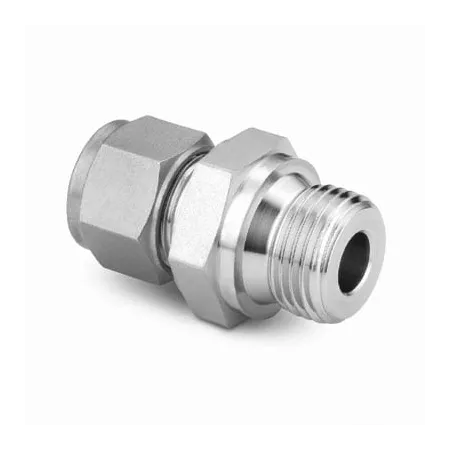

SS-18M0-1-8RS Swagelok - Штуцер прямой с нар. резьбой обжимной G1/2-18 мм, нерж.

Назначение и принцип работы

SS-18M0-1-8RS — обжимной прямой штуцер с наружной резьбой G1/2 и присоединением для трубки Ø18 мм. Предназначен для выполнения герметичных переходов между резьбовыми ответными деталями и системой трубопроводов из нержавеющей стали в технологических, аналитических и сервисных системах. Соединение реализует принцип контактного обжима: трубка фиксируется двумя обжимными кольцами (двухкольцевая конструкция Swagelok), которые при затяжке гайки обеспечивают герметизацию и механическую фиксацию, а уплотнение резьбы выполняется резинометаллическим кольцом USIT по DIN 3852‑2 форма A.

Ключевые особенности конструкции

Корпус и все основные детали выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость и совместимость с широким спектром сред (вода, масла, нейтральные газы, многие химические растворы). Соединение — G1/2 (наружная резьба) и под трубку Ø18 мм; двухколечная обжимная конструкция минимизирует риск срывов и повышает виброустойчивость. Уплотнение резьбы — резинометаллическое кольцо USIT (DIN 3852‑2 A) — обеспечивает статическую герметизацию; выбор резинового материала по химстойкости влияет на рабочую температуру (ориентировочно от ~-40 °C до +120 °C для типичных эластомеров). Рабочие давления зависят от толщины стенки трубки и условий эксплуатации; для обжимных фитингов Swagelok типичные значения находятся в пределах сотен бар — при подборе опираться на данные производителя и характеристики трубки.

Экспертные рекомендации по применению

Перед монтажом очистите и обезврежьте торец трубки, снимите заусенцы и обеспечьте соосность. Первая сборка: заверните гайку вручную, затем добейте обжим поворотом на рекомендуемое число оборотов производителя (обычно ≈1–1,25 оборота для штатных размеров); избегайте перетяжки. Для повторного использования проверяйте состояние обжимных колец и USIT‑кольца — при демонтаже заменяйте уплотнения и при необходимости набор колец. Выполняйте контроль герметичности пробным давлением и методами обнаружения утечек. При агрессивных средах или экстремальных температурах согласуйте материал уплотнений с заводом‑изготовителем.
