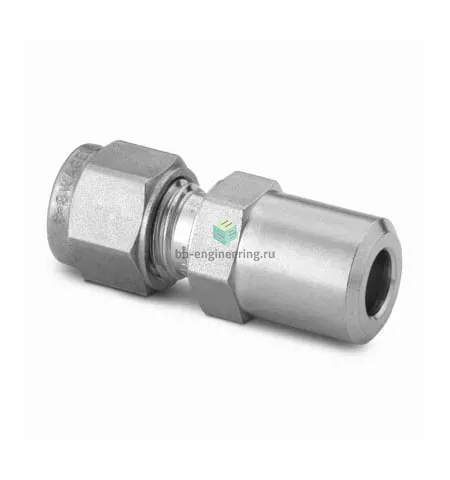

SS-18M0-1-8W Swagelok - Штуцер прямой под приварку встык обжимной 18 мм-1/2", нерж.

Назначение и принцип работы

Прямой штуцер под приварку встык с обжимным соединением служит для перехода от трубки Ø18 мм к технологическому патрубку 1/2″ (под приварку). Конструкция решает задачу герметичного присоединения инструментальной или технологической трубопровода к линии с приварной посадкой при минимальной зоне теплового воздействия на магистраль. Принцип работы — трубка фиксируется в фитинге методом механического обжима двумя обжимными кольцами (феррулами) и гайкой; контактная герметизация обеспечивается упором и деформацией феррул. Применяется в системах подачи технологических газов и жидкостей, аналитики и вакуума.

Ключевые особенности конструкции

Корпус и феррулы — нержавеющая сталь AISI 316, стойкая к коррозии и агрессивным средам. Одно ответвление — под трубку Ø18 мм, второе — переход 1/2″ под приварку. Конструкция — двухферрульная обжимная с гайкой Swagelok, металлическое уплотнение без уплотнительных эластомеров допускает работу при низких температурах (криогенике) и при повышенных температурах. Типичный диапазон эксплуатации: давление до ≈414 бар (6000 psi) в зависимости от толщины стенки трубки и условий монтажа; рабочая температура ориентировочно от −196 °C до +427 °C при отсутствии полимерных уплотнений. Подходит для газов, паров, нефтехимии и большинства технологических жидкостей.

Экспертные рекомендации по применению

Перед монтажом обеспечить чистоту торцов трубки, прямолинейность и соблюдение рекомендованной толщины стенки. Приваривать патрубок к магистрали согласно требованиям по сварке; избегать прогрева обжимной зоны — проводить сварку до установки обжимных элементов или использовать термозащиту. Затягивать гайку согласно моменту, указанному производителем Swagelok; избежать недостаточной либо избыточной затяжки. Обязательно провести проверку на герметичность после сборки (пробное давление, опрессовка, контроль утечек). Типичные неисправности — неправильная подготовка трубки, смещённая феррула, следы перегрева при сварке; их устранение повышает долговечность и надёжность соединения.
