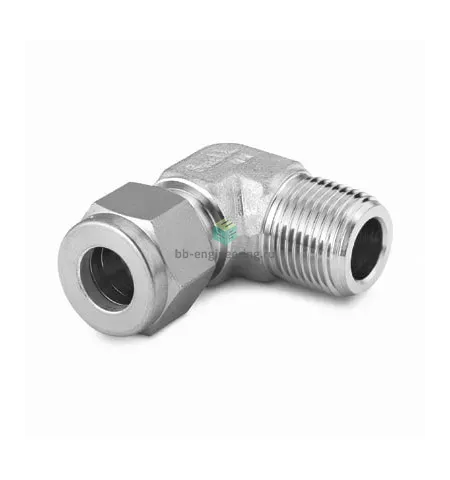

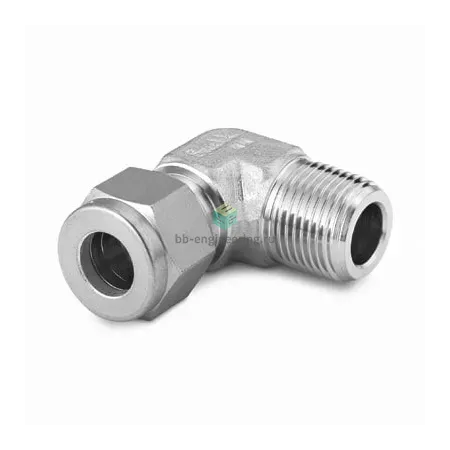

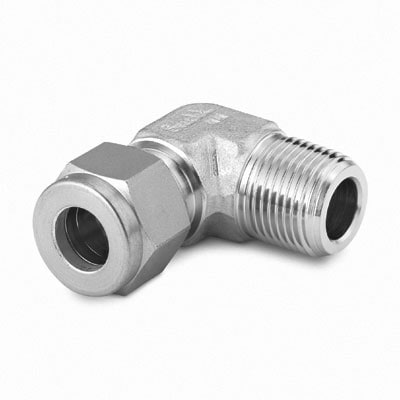

SS-18M0-2-8RT Swagelok - Штуцер угловой с нар. резьбой обжимной R1/2-18 мм, нерж.

Назначение и принцип работы

Угловой обжимной штуцер Swagelok с наружной резьбой R1/2 и присоединением под трубку 18 мм предназначен для отвода среды под углом 90° в технологических линиях с рабочими и измерительными контурами. Применяется в газовых и жидкостных системах, лабораторных и промышленных установках, где требуется надежное герметичное соединение металл–металл. Принцип работы — двухкольцевое обжимное соединение: при затяжке гайки первая и вторая обжимные гильзы фиксируют и уплотняют трубку, а резьбовое соединение R1/2 герметизируется с применением ФУМ-ленты.

Ключевые особенности конструкции

Корпус и элементы — нержавеющая сталь AISI 316, стойкая к коррозии и агрессивным средам; конструкция — тип Swagelok с двумя обжимными кольцами и гайкой, обеспечивающая повторяемую герметичность при вибрации. Резьба R1/2 уплотняется ФУМ-лентой. Соединение рассчитано на использование с трубкой Ø18 мм; в типичных монтажах такие комбинированные обжимные фитинги выдерживают давления промышленного класса (практически до сотен бар в зависимости от толщины стенки трубки) и температурные режимы, ограничиваемые материалом AISI 316 и используемыми уплотнениями.

Экспертные рекомендации по применению

Подбирайте фитинг под фактическую толщину и материал трубки Ø18 мм; перед сборкой удалите заусенцы и обеспечьте прямой торец. Резьбу R1/2 герметизируйте ФУМ-лентой, избегайте излишней намотки. Затягивайте гайку контролируемым моментом согласно рекомендациям производителя и не допускайте повторного многократного перетягивания без замены гильз. Избегайте контакта с сильно окисляющими кислотами без дополнительной проверки совместимости AISI 316. При проверке герметичности используйте методы низкого давления и мыльной эмульсии или контрольные средства КИПиА.
