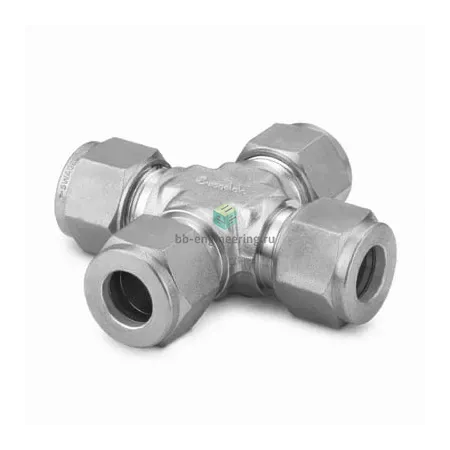

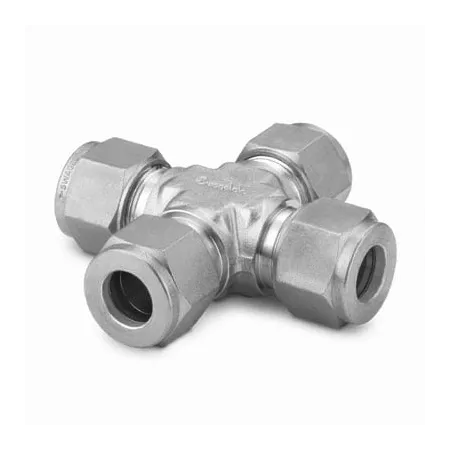

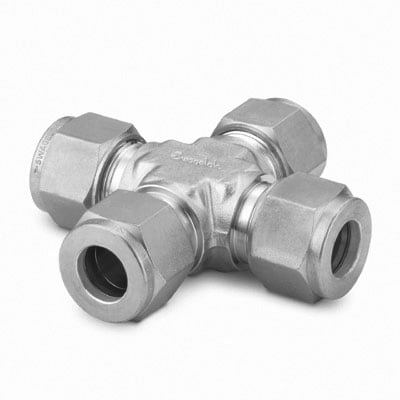

SS-18M0-4 Swagelok - Крестовина X-образная обжимная 18 мм, нерж.

Назначение и принцип работы

Крестовина X-образная обжимная для труб 18 мм предназначена для распределения и перенаправления технологических сред в приборных и магистральных линиях: обвязка узлов измерения, отбор проб, коллекторы и локальные ответвления в химии, энергетике и лабораториях. Конструкция с двумя обжимными кольцами и гайкой обеспечивает металлическое уплотнение «металл по металлу»: при затяжке гайки передняя и задняя обжимные вставки упираются в трубу и корпус, создавая герметичный контакт без использования резиновых уплотнителей. Работает с газами и жидкостями при давлении, ограниченном прочностью трубы и стенки — типично до ≈400 бар (≈5800 psi) для соответствующих штатных труб; температурный диапазон конструкции AISI 316 при отсутствии эластомеров примерно от −196 °C до +400 °C, фактические пределы зависят от среды и толщины стенки трубки.

Ключевые особенности конструкции

Корпус и обжимные элементы изготовлены из нержавеющей стали AISI 316, обеспечивающей устойчивость к коррозии и совместимость с агрессивными средами. Форма — крестовина X, четыре равнонаправленных подключения под трубку Ø 18 мм; тип уплотнения резьбы отсутствует, уплотнение реализовано за счёт двойных обжимных колец и гайки. Применимо для сред: сжатые газы, пар, нефте- и химические продукты, гидравлические жидкости. Давление и температура зависят от выбранной трубки (материал и стенка); для типичных Swagelok‑труб рабочие режимы достигают сотен бар и температур до нескольких сотен градусов Цельсия. Рекомендуется проверять соответствие стенки труб и давления в таблицах производителя.

Экспертные рекомендации по применению

Подбирайте трубку 18 мм с рекомендованной толщиной стенки и материалом, совместимым с AISI 316; перед монтажом торец трубы аккуратно обрежьте, удалите кромки и фаску, обеспечьте полную посадку до ограничителя корпуса. Первичная сборка: заверните гайку до пальцевого прижима, затем доверните примерно на 1–1,25 оборота (по рекомендации производителя); при повторном монтаже достаточно 1/4–1/2 оборота от пальцевого прижима. Избегайте перетяжки, контролируйте герметичность пробной накачкой, учитывайте термодинамическое расширение и вибрации — используйте опоры. Для агрессивных сред и морских условий учитывайте защиту от гальванической коррозии и периодическую проверку уплотнений.
