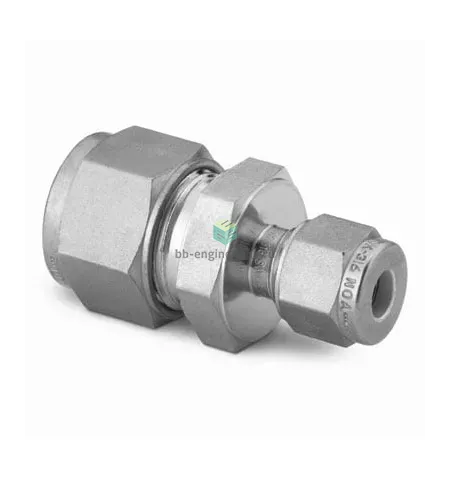

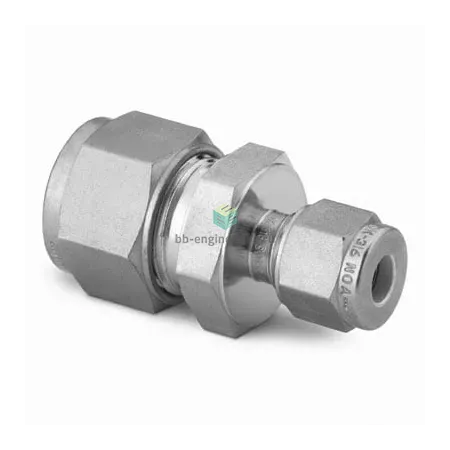

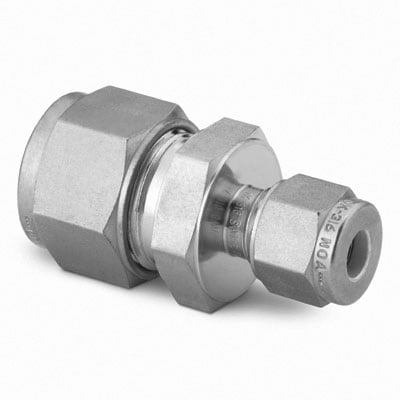

SS-18M0-6-12 Swagelok - Соединитель прямой обжимной 18 мм-3/4", нерж.

Назначение и принцип работы

Обжимной прямой соединитель предназначен для герметичного соединения двух трубопроводов ОD 18 мм и 3/4″ (≈19,05 мм) в системах измерения, отбора проб, малых гидравлических линиях и газовых трассах. Работает по принципу двухобжимной конструкции: гайка при затяжке смещает две обжимные кольца (ferrule), которые деформируют трубку и формируют металл‑по‑металлу уплотнение без применения герметиков на резьбе. Конструкция обеспечивает повторяемую, высокоэффективную утечко‑стойкость для приборных линий и технологических ветвей.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, обобщённо — нержавеющая сталь, стойкая к агрессивным средам. Тип исполнения — обжим трубки двумя кольцами и гайкой, тип уплотнения резьбы отсутствует (герметизация достигается обжатием). Соответствует требованиям Swagelok по материалам и обработке поверхности; совместим с водой, масляными средами, инертными и многими коррозионно‑активными средами. Типичный диапазон эксплуатации зависит от трубки и среды; при корректном подборе трубки и стенки рабочее давление может достигать порядка сотен бар, температурный диапазон — от криогенных значений до нескольких сотен градусов Цельсия (зависит от среды и уплотнений).

Экспертные рекомендации по применению

Подбирайте фитинг под реальную наружную толщину и материал трубки, особенно при сопряжении 18 мм и 3/4″ — несовпадение OD/толщины снижает герметичность. Перед монтажом отрежьте трубку перпендикулярно, удалите задиры и присадку; затягивайте по рекомендациям производителя (сначала до упора вручную, затем с использованием момента или оборотов по таблице Swagelok для данного размера). Не используйте повторно деформированные обжимные кольца после демонтажа. Проверяйте соединения на герметичность (методом утечки или пробойного испытания) и при необходимости устанавливайте опоры против вибрации.
