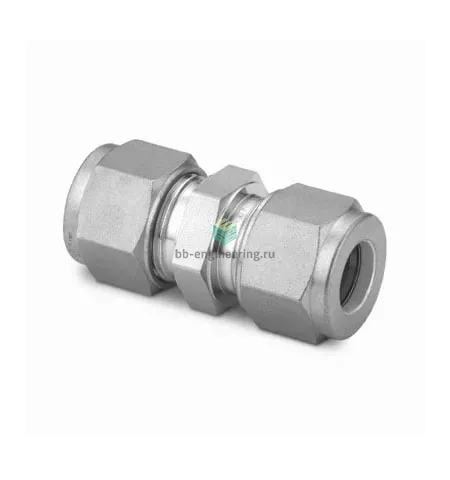

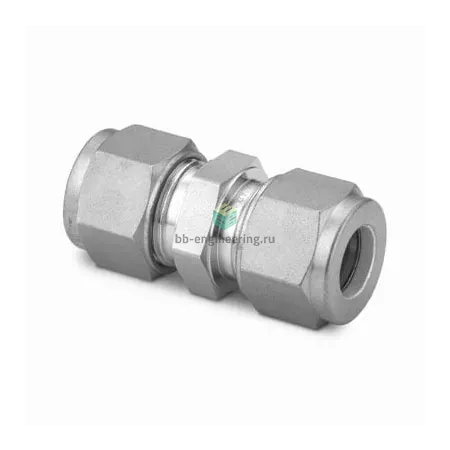

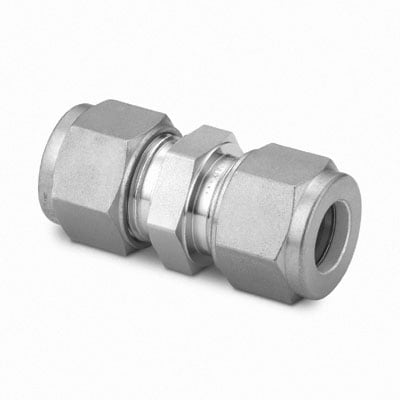

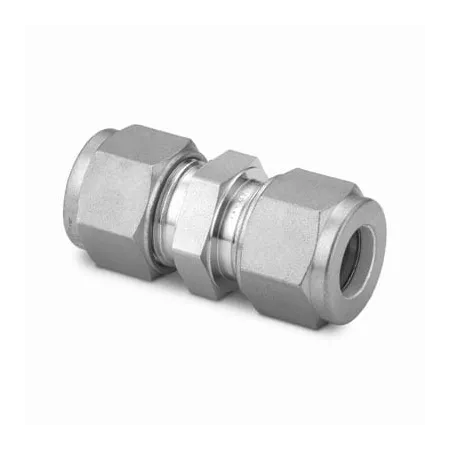

SS-18M0-6 Swagelok - Соединитель прямой обжимной 18 мм, нерж.

Назначение и принцип работы

Прямой обжимной соединитель SS-18M0-6 Swagelok предназначен для надежного соединения трубок Ø18 мм в технологических и измерительных линиях промышленных установок. Конструкция с двумя обжимными кольцами и гайкой обеспечивает металл-металл уплотнение без применения уплотнительных прокладок, что гарантирует герметичность для газов и жидкостей в системах подачи, отбора проб, аналитики и гидравлики. Соединитель работает за счёт осевого смещения и деформации двух колец при затяжке гайки: переднее кольцо формирует уплотнение на трубке, заднее фиксирует её по оси, исключая выдавливание и обеспечивая повторяемую герметичность при штатных режимах.

Ключевые особенности конструкции

Корпус изготовлен из нержавеющей стали AISI 316, общий материал — нержавеющая сталь, что обеспечивает коррозионную стойкость и совместимость с широким набором сред (вода, пар, инертные газы, агрессивные химические среды при соответствующем материале трубки). Двухкольцевая схема Swagelok повышает усталостную стойкость и вакуумную герметичность. Рабочие диапазоны зависят от трубки и стенки; типичное рабочее давление при применении стандартной нержавеющей трубки Ø18 мм (стенки 1,5–2,0 мм) может превышать 200 бар, рабочая температура ориентировочно от −54 °C до +204 °C. Резьбовое уплотнение в данной модели не применяется.

Экспертные рекомендации по применению

Для обеспечения заявленных характеристик используйте трубку соответствующего материала и толщины, обрезанную под прямым углом и без заусенцев; вставьте до упора передней частью в корпус; выполняйте окончательную затяжку в соответствии с инструкцией Swagelok (момент/число оборотов). Не допускайте повторного многократного использования деформированных обжимных колец — при демонтаже заменяйте фурнитуру. Избегайте ударной нагрузки и высокой вибрации без дополнительной опоры линии, контролируйте совместимость среды с AISI 316 и при критичных режимах — проводите гидравлические испытания после монтажа.
