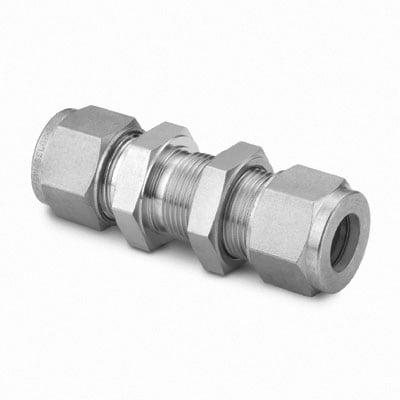

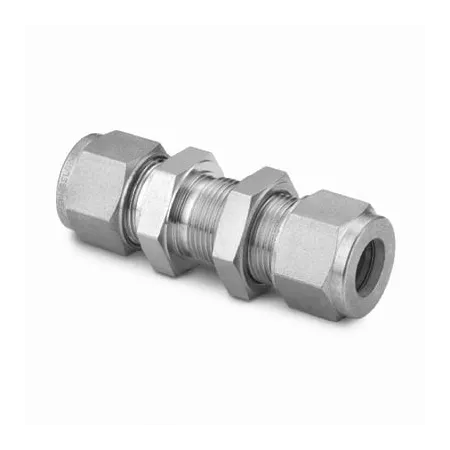

SS-18M0-61 Swagelok - Соединитель панельный обжимной 18 мм, нерж.

Назначение и принцип работы

Панельный обжимной соединитель для трубок диаметром 18 мм предназначен для герметичного ввода трубопровода через панель или корпус приборной панели в системах КИПиА, технологических и гидравлических магистралях. Конструкция с двумя обжимными кольцами и гайкой обеспечивает последовательное смятие наружной и внутренней втулок на трубе, фиксируя её и формируя металлометаллическое уплотнение без применения резьбовых уплотнителей. Применяется для передачи жидких и газообразных сред в рабочих режимах типичных для приборных линий, где требуется высокая герметичность и возможность демонтажа без повреждения панелей.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, что обеспечивает коррозионную стойкость и совместимость с агрессивными средами и паровыми средами. Форма — панельный соединитель, исполнение — двухконтурная обжимная система (две обжимные втулки + гайка). Подключение рассчитано на трубку 18 мм; фактическая допустимая рабочая нагрузка зависит от толщины стенки трубки и условий монтажа (ориентировочные давления для подобных конструкций в справочниках Swagelok достигают сотен бар; для точного значения используйте таблицы производителя). Металлические компоненты выдерживают широкий температурный диапазон (ориентировочно от ~-200°C до +500°C), конечные пределы зависят от материала трубки и уплотнений в системе.

Экспертные рекомендации по применению

Подбирайте толщину стенки трубки и конструкцию панели в соответствии со справочными данными Swagelok; перед установкой очистите торец трубки и снимите фаску. Момент затяжки: зажать гайку вручную, затем дополнительно 1¼ оборота (точная процедура — по инструкции производителя для данной серии). Избегайте перетяжки — это приводит к деформации трубы и потере герметичности; при вибрации используйте фиксирующие элементы на панели. При проверке герметичности применяйте методы контроля, совместимые с рабочей средой (масло-, газо- или водостойкая проба). Для критичных давлений и агрессивных сред обязательно сверяйтесь с официальными таблицами нагрузок Swagelok.
