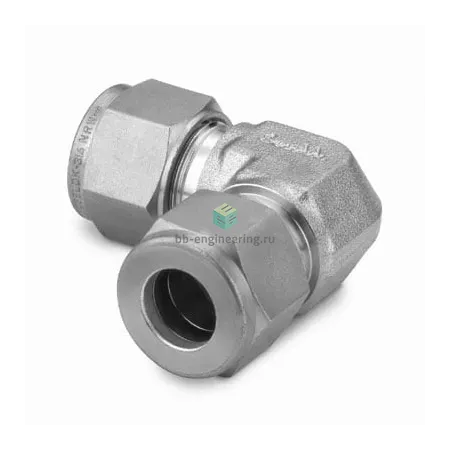

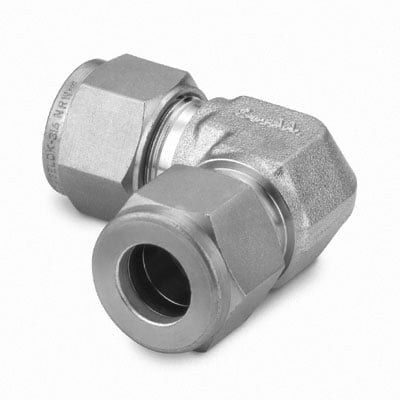

SS-18M0-9 Swagelok - Соединитель угловой обжимной 18 мм, нерж.

Назначение и принцип работы

Угловой обжимной соединитель для трубки Ø18 мм предназначен для коммутации линий измерений, пробоотбора, подачи газа и жидкостей в приборных и технологических системах. Конструкция решает задачи герметичного присоединения тонкостенных и толстостенных трубок без применения уплотнительных паст: при затяжке гайки две обжимные втулки (двухфланцевая схема) деформируют трубку, образуя металл-металл уплотнение и осевое зажимное усилие. Положение угла позволяет экономить место при трассировке трубопроводов и снижает напряжённость изгиба на переходе. Применима в системах среднего и высокого давления при температурах от криогенных до сотен градусов Цельсия в зависимости от среды и толщины стенки трубки.

Ключевые особенности конструкции

Корпус и элементы — нержавеющая сталь (материал корпуса AISI 316), совместимая с агрессивными средами и коррозионно-активными средами. Тип конструкции — обжим трубки с помощью двух обжимных колец и гайки; тип уплотнения резьбы отсутствует (сальник образуется обжимом, резьбу не уплотняют пастами). Угловое исполнение (90°) облегчает маршрут трубопровода. Конструкция рассчитана на эксплуатацию с инертными газами, лабораторными и технологическими жидкостями, маслом и паром; допустимые рабочие давления и температура зависят от толщины стенки трубки и условий, типично — в пределах от десятков до нескольких сотен бар и при температурах от примерно −196 °C до +400 °C при металлическом уплотнении.

Экспертные рекомендации по применению

Перед монтажом обеспечить ровный торец и снять фаску внутренней и наружной кромки трубки, установить втулки в последовательности производителя и полностью посадить трубку в стопор. Затягивать гайку сначала вручную, затем ключом до проектного момента или указанного числа оборотов по таблице Swagelok; избегать перепротяжки — это может привести к зажатию и снижению герметичности при циклических нагрузках. Не применять материалы уплотнения на резьбе. Для агрессивных хлоридсодержащих сред рассмотреть альтернативы AISI 316 (например, сплавы с повышенной коррозионной стойкостью). Обязательна проверка на герметичность гидро- или пневмопробы после установки.
