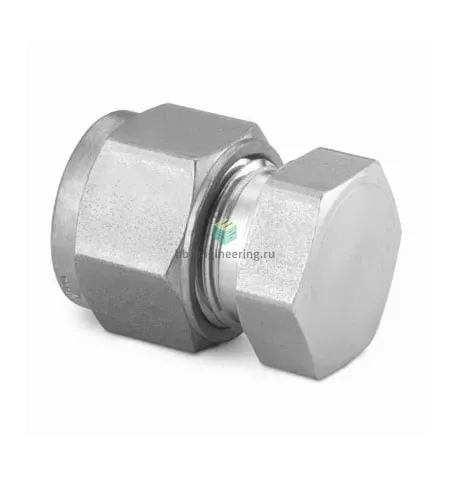

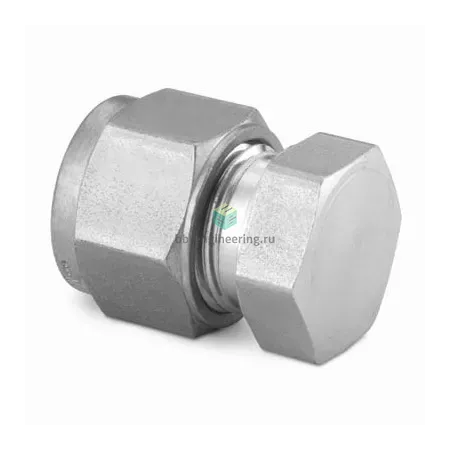

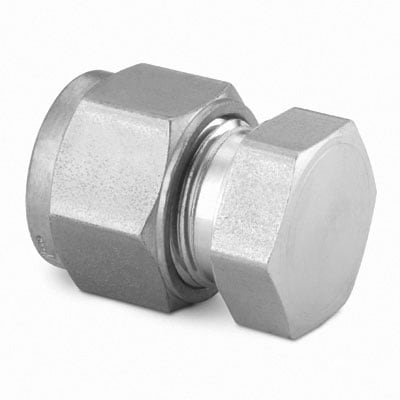

SS-18M0-C Swagelok - Заглушка на трубку обжимная 18 мм, нерж.

Назначение и принцип работы

Заглушка на трубку обжимная для 18 мм труб предназначена для герметичного перекрытия конца трубопровода и изоляции участков технологических линий измерения и отбора проб. Конструкция с двумя обжимными кольцами и гайкой обеспечивает механическое захватывание трубки и металлокерамическое/металлометаллическое уплотнение без применения резьбовых уплотнителей (Тип уплотнения резьбы: —). При монтаже передняя обжимная втулка обеспечивает уплотнение на наружной поверхности 18 мм трубы, задняя — фиксирует и предотвращает выдавливание, что надежно блокирует поток в точках концевой заглушки.

Ключевые особенности конструкции

Корпус и основные детали выполнены из нержавеющей стали AISI 316 (материал обобщённо: сталь нержавеющая), что обеспечивает устойчивость к коррозии и совместимость с агрессивными средами в химии, нефтепереработке и фармацевтике. Двухобрубковая система обеспечивает повторяющееся уплотнение, высокую виброустойчивость и стойкость к вибрациям. Рабочие среды: газ, пар, жидкие химические продукты и технологические среды. Диапазон давлений определяется толщиной стенки трубки и системой трубопровода — в типичных применениях достигает нескольких сотен бар; температурный диапазон широк, от криогенных значений до сотен градусов Цельсия в зависимости от среды и сопряжённых материалов.

Экспертные рекомендации по применению

Для надежного монтажа используйте прямую, обезжиренную и очищенную 18 мм трубку с рекомендованной толщиной стенки, соблюдайте торцевую чистоту и отсутствие заусенцев. Сборка: затянуть гайку от руки, затем повернуть дополнительно ~1¼ оборота ключом (по стандартной процедуре для двух обжимных фитингов Swagelok для данного диапазона Ø); при повторной сборке оцените состояние обжимных колец и при повреждении замените их. Не допускайте перетяжки — это приводит к деформации трубки и потере герметичности. После монтажа выполните испытание на герметичность (при рабочем давлении) и контролируйте критичные режимы коррозии и температуры в процессе эксплуатации.
