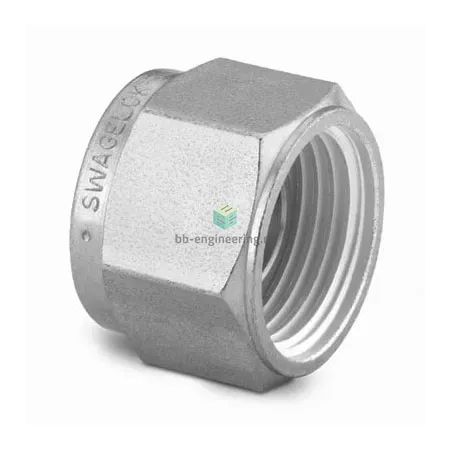

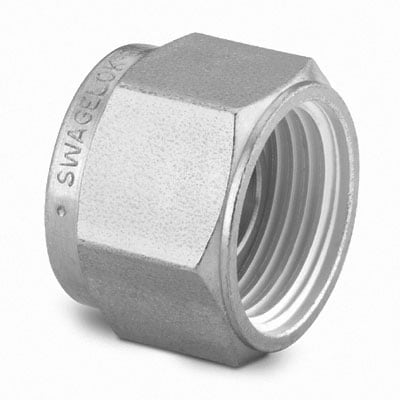

SS-18M0-P Swagelok - Заглушка в обжимной фитинг 18 мм, нерж.

Назначение и принцип работы

Заглушка в обжимной фитинг предназначена для герметичного перекрытия технологических трубопроводов диаметром подключения 18 мм и использования в сборках Swagelok с обжимными кольцами. Работает по принципу двухколечного обжима: при затягивании гайки два обжимных кольца (фёррула) деформируются и создают металл‑к‑металлу уплотнение на трубе, исключающее утечки рабочей среды. Применяется для изоляции ответвлений, опорожнения линий, проведения гидро- и пневмопроверок, а также для временной и постоянной заглушки в системах под давлением до типичных рабочих значений, зависящих от толщины стенки трубы (ориентировочно до 6000 psi / ~414 bar в зависимости от условий) и при температурах от криогенных (-196 °C) до +427 °C для нержавеющей стали AISI 316.

Ключевые особенности конструкции

Корпус и фёррулы — нержавеющая сталь AISI 316, обеспечивающая высокую коррозионную стойкость и совместимость с агрессивными и нейтральными средами (воды, гидравлические масла, инертные и технологические газы). Конструкция — двухобжимная (две обжимные кольца и гайка), уплотнение достигается конструктивно (тип уплотнения резьбы не используется). Подключение: 18 мм трубный профиль; материал обеспечивает эксплуатацию в широком диапазоне температур и давлений, типичных для оборудования Swagelok. Исполнение допускает использование в лабораторных, нефтегазовых и химических системах при соблюдении требований по чистоте и монтажу.

Экспертные рекомендации по применению

Перед монтажом обеспечить ровный поперечный срез и снятие фаски внутреннего и наружного кромок трубы; вставить трубу до упора фёррулы. Затягивать по рекомендованной процедуре производителя: сначала до упора вручную, затем ключом согласно число оборотов для данного диаметра (следовать инструкции Swagelok). Избегать перетяжки — это снижает прочность уплотнения и деформирует трубу. Для ответственных сред и кислорода проводить кислородную очистку и использовать новые фёррулы при сомнениях. Проверять герметичность (методом давления/газа или опресовки) после сборки и при вводе в эксплуатацию.
