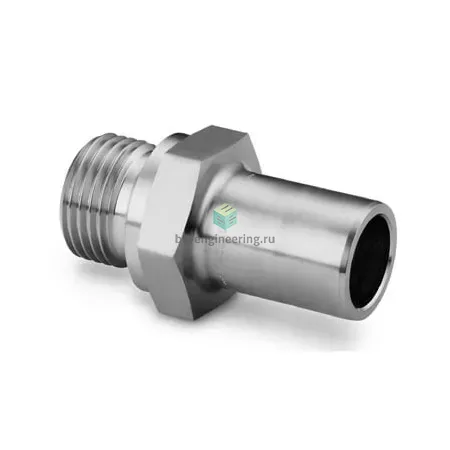

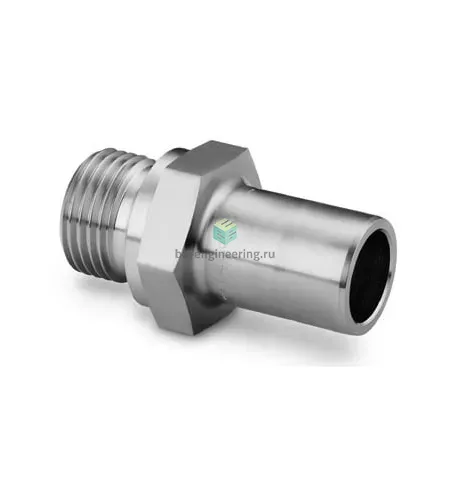

SS-2-TA-1-2RS Swagelok - Переходник прямой с нар. резьбой обжимной G1/8-1/8", нерж.

Назначение и принцип работы

Переходник прямой втулочный G1/8–1/8" служит для герметичного подключения 1/8" (≈3,175 мм) трубок к резьбовым каналам G1/8 в линиях измерения, аналитики и малых технологических магистралях. Конструкция сочетает обжимную систему двух обжимных колец и гайки для образования металлометаллического уплотнения на трубке и кольцо резинометаллическое USIT по DIN 3852‑2 форма A для уплотнения резьбы, что обеспечивает надежную эксплуатацию при давлении типично до 413 bar (6000 psi) при корректной толщине стенки трубки и выборке уплотнений.

Ключевые особенности конструкции

Корпус и комплектующие — нержавеющая сталь AISI 316, двухконусная система с передней и задней обжимными кольцами, гайкой и втулкой‑переходником. Резьбовое уплотнение реализовано кольцом USIT (DIN 3852‑2 A) — резинометаллическое исполнение повышенной герметичности. Применимо для инертных и агрессивных сред (газы, жидкости, гидравлика) при широком температурном диапазоне, который зависит от материала эластомера (типично от −55 °C до +150 °C). Высокая коррозионная стойкость и совместимость с технологическими средами.

Экспертные рекомендации по применению

Подбирайте уплотнитель по среде; для агрессивных сред используйте стойкие эластомеры. Трубку обрезать перпендикулярно, снять фаску и заусенцы, вставить до упора в втулку. При монтаже затянуть гайку вручную, затем дополнительно ~1¼ оборота (рекомендация для одноразовой сборки двухобжимной системы); при повторном монтаже — меньшее докручивание. Избегайте перекосов и нагрузок на соединение, не используйте поврежденные обжимные кольца повторно. Провести гидро/пневмо тест на рабочем давлении и периодически проверять герметичность и состояние уплотнений.
