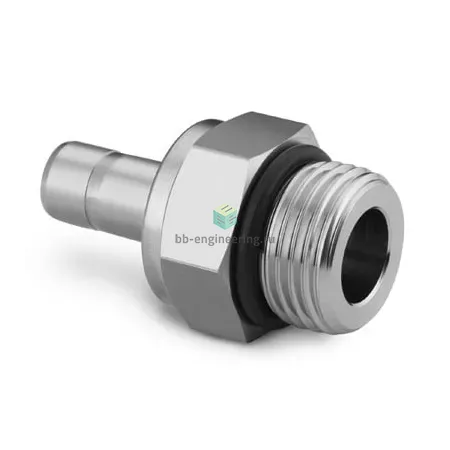

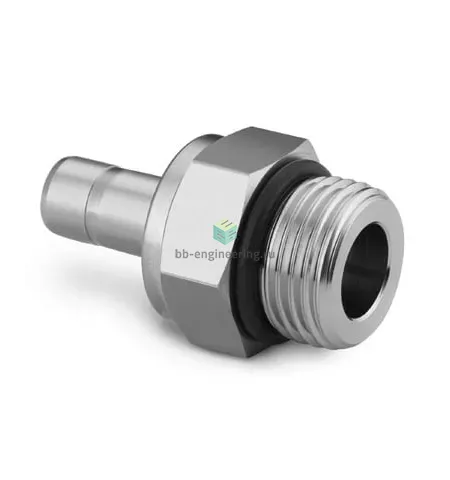

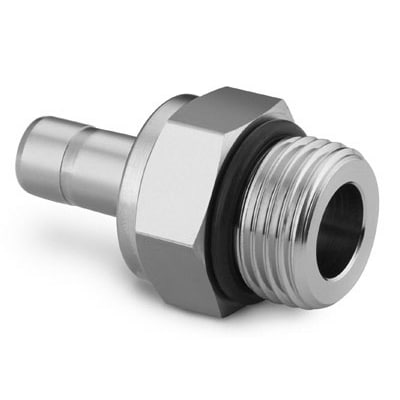

SS-2-TA-1-2ST Swagelok - Переходник прямой с нар. резьбой обжимной UNF 5/16"-24-1/8", нерж.

Назначение и принцип работы

Прямой переходник Swagelok SS-2-TA-1-2ST применяется для присоединения трубной линии к резьбовым портам приборов и узлов в системах КИПиА, газоснабжения и малогабаритной гидравлики. Форма — переходник прямой с нар. резьбой втулочный: одно соединение — UNF 5/16″-24, второе — 1/8″ (втулка). Работает по принципу обжима трубки двумя обжимными кольцами и гайкой с дополнительным уплотнением резьбы выступающим O‑ring, обеспечивая металл‑пластичное контактное уплотнение трубки и вторичную герметизацию резьбового соединения.

Ключевые особенности конструкции

Корпус и элементы — нержавеющая сталь AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах. Конструкция — две обжимные втулки и гайка, выступающее O‑ring на резьбе для упрощённой герметизации. Применяемые среды: сжатые газы, воздух, инертные и многие химические жидкости; совместимость упирается в выбор материала O‑ring. Рабочие параметры зависят от трубки и условий монтажа: типично эксплуатационное давление для подобных комбинаций до сотен бар (для 1/8″ трубки в характерных применениях до ~414 bar / 6000 psi; пределы могут доходить до ~690 bar для специально подобранных конфигураций). Температурный диапазон зависит от уплотнений (ориентировочно −50…+200 °C при выборе эластомеров класса NBR/VMQ/FKM или PTFE).

Экспертные рекомендации по применению

Подбирайте материал O‑ring под рабочую среду и температуру. Перед обжатием трубку обрезать под прямым углом, снять фаску и удалить заусенцы; вставить полностью до упора втулки. Затягивать гайку ручной доводкой и затем воротком на ~1–1,5 оборота от положения затяжки (следовать инструкции производителя для повторных соединений). Избегать перекоса/осевых нагрузок, циклической вибрации без поддержки; при высоких температурах или агрессивных средах рассмотреть уплотнения из FKM/PTFE или металлические уплотнения. Контролировать герметичность после установки и при первом пуске.
